三相五芯导线的颜色规定，附三相电线的接法图

有关三相电线的小知识，介绍了三相用五芯电缆标准导线颜色，在国家标准中规定的各类导线的颜色标志是什么，以及三相电线的接线图，一起来了解下。

三相五相线的颜色规定

三相用五芯电缆标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿双色。

根据国家标准（GB681）规定，为便于识别成套装置中各种导线的作用和类别，明确规定各类导线的颜色标志为：

1、黑色装置和设备的内部布线；

2、棕色直流电路的正极；

3、红色交流三相电路的第三相；半导体三极管的集电极；半导体二极管、整流二极管、晶闸管的阴极；

4、黄色交流三相电路的第一相

半导体三极管的基极；晶闸管和双向晶闸管的门极；

5、绿色交流三相电路的第二相；

6、蓝色直流电路的负极；

半导体三极管的发射极；半导体二极管、整流二极管、晶闸管的阳极；

7、淡蓝色交流三相电路的零线或中性线；直流电路的接地中间线；

8、白色双向晶闸管的主电极；无指定用色的半导体电路；

9、黄绿双色安全用的接地线；

10、红、黑色并行用双芯导线或双根绞线连接的交流电路。

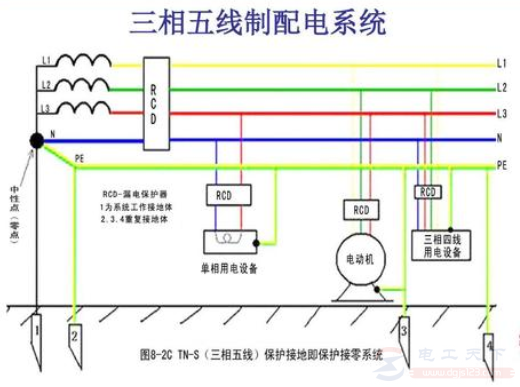

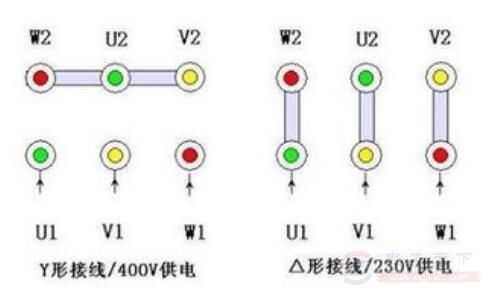

三相电线的接法，见下图：

以上就是三相五线制导线颜色的相关规定，希望对大家有所帮助。
