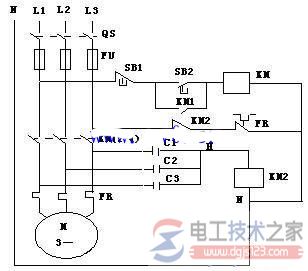

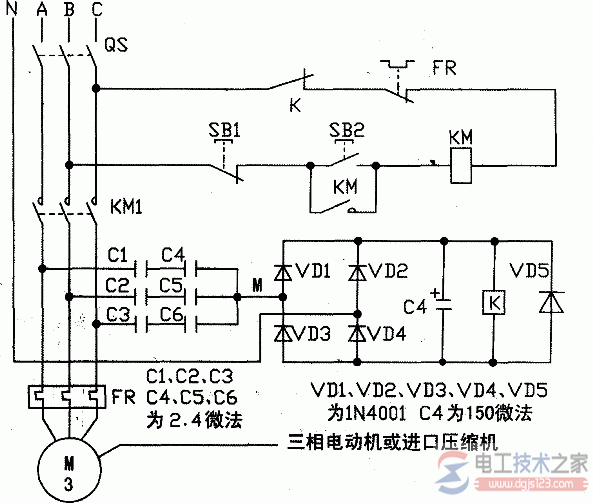

电机缺相的类型_缺相时电机电流变化处理方式 有关电机缺相运行的问题，缺相主要是出现一相断线后，三相电流不均衡或过大，分为起动时缺相、运行时缺相，缺相运行对于长期工作制运行的鼠笼式电动机的危害很大。 原文标题：缺相时电机电流的变化 正常起动或运行时，三相电为对称负载，三相电流大小相等，小于或等于额定值。出现一相断线后，三相电流不均衡或过大。 起动时缺相： 电动机不能起动、其绕组电流为额定电流的4～7倍。发热量为正常温升的16～49倍，因其迅速超过允许温升而使电动机烧毁。 运行中缺相： 当满载时缺相，电动机处于过流状态 即电流超过额定电流，电动机会从疲转变为堵转，未断相的线电流增加更多，引起电动机迅速烧毁。 轻载运行电动机断相时，未断相的绕组电流迅速增加，使这相绕组由于温升过高而被烧毁。 缺相运行对于长期工作制运行的鼠笼式电动机的危害很大，这类电动机被烧毁的事故中60%～70％是由于缺相运行引起的。故对电动机的缺相防护十分重要。 电机缺相运行的处理方式： 1）欠电流或过电流继电器保护 欠电流方法就是断线一路的线电流趋于0，相应的欠电流继电器动作，切断主回路接触器以达到保护目的。 过电流方法。就是利用断相一路的相电流大于额定值，相应的过电流继电器动作切断主回路接触器，达到保护目的。一般也是用三线圈的电流继电器以增加保护的可靠性。 2）利用三相电流不平衡产生的零序电流进行单相保护 三只电流互感器LH或一只穿心式电流互感器，其一次侧接入主回路，二次侧接一只电流继电器。三相运行时。三只电流互感器合成电势为O。二次回路中电流也为0，电流继电器不动作；单相运行时，三相电流不平衡，三只电流互感器的合成电势不为0， 3）电动机启动运行缺相双重保护电路 保护电路动作的原理： 按下启动按钮SBl。中间继电器KAl通电，其常开触点接通中间继电器KA2的线圈，KA2常开触点接通接触器KM线圈。其主触点闭合，电机正常运行，同时KM辅助常开接通中间继电器KA3的线圈，KA3常开作为KM的自锁。使得启动按钮SBl在松开时，接触器KM能够自保。 当按下SB2时．KM线圈掉电。辅助常开断开KA3线圈，使得SB2恢复后。KM也不会得电，电机停止运转。 当电机启动时发生缺相故障时，假设A或C缺相，显然KAl不会得电，KA2和KM均不能通电，电机不会运行。 如果缺B相KAl得电，但KA2不会通电，电机也不会运行。从而实现了电机的缺相保护。电机在运行过程中。如果A或B缺相。KM线圈的电压不够其额定电压，将断开其触点，电机停止运转，如果C缺相，KA3失电，电机也会停止运行，有效地保护了电动机．使得电机不致在缺相故障状态下运行而烧毁绕组。 电动机Y形连接，缺相时运行电流增大，约为正常运行电流的√3倍。 1.电流变化：三相异步电动机正常Y接法运行的定子，无论是一相绕组断线，还是一相电源线断线，缺相运行电流增大到三相正常运行电流的√3倍； 2.电压变化：余下联通的每相绕组承担的电压为正常三相运行电压的0.5倍； 3.功率变化：电动机的功率只能达到正常三相运行时的57.7％。 猜你喜欢：
|
