三相火线怎么区分ABC，三相电的相线鉴别方法

在三相火线上怎么区分ABC，在电工学上，所说的A相、B相、C相究竟怎么来区分，也就是如何来鉴别三相电的相线的问题，这里重点从三个方面介绍具体的区分方法。

三相火线怎么区分ABC

在三相输配电线路中，三根相线一般被称为火线，当用奶泡的试电笔测量时，奶泡会发出红色光。

在电工学上称为为A相、B相和C相，三者之间的电角度互为120度，在电气空间上是对称的。

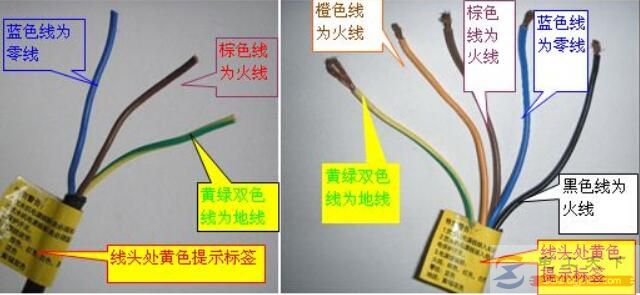

网络配图：电源线的颜色（参考文章：三相线的电线颜色）

怎么区分三相电的相线，从以下三分方面来区分：

1、从颜色上区分：A相为黄色，B相绿色，C相为红色，零线N为淡蓝色，保护地线PE为黄色绿色双色线。在电缆线中黑色线是保护地线PE线。

2、从空间排列区分：面对着配电屏正面，垂直排列的看法：从左到右A、B、C；水平排列的看法：由里向外A、B、C；上下排列的看法：由上向下A、B、C。

3、从电工文字符号字母上区分：ABC，对应文字：L1、L2、L3，U、V、W以及R、S、T。

使用以上三种方法，可以快速区分出三相相线的ABC，正确判断出三相电的相序，为准确接线做好准备。

谈到三相电的相线鉴别方法，就要介绍下ABC三相线的颜色，三相电缆的颜色国家规定是什么，一起来看下。

三相电缆的颜色国家规定：

1、相线为黄、绿、红（俗称的火线）

2、中性线为：淡蓝（俗称的零线）

3、地线为：黄绿相间

因此，接线时：不同相线（火线）接线的颜色为黄、绿、红，中性线（零线）接线的颜色为淡蓝，地线接线的颜色为：黄绿相间。

附1，三相线确定相序的简单方法。

1、颜色上面分辨:ABC及零线N它的颜色分别为黄色、绿色、红色和淡蓝色。PE线（保护地线）为黄色与绿色间扎的双色线或排。

2、从排列顺序看，在配电房面对配电柜看，它的ABC三相电排列顺序是，由左到右ABC，由里向外ABC，由上到下ABC。零线和地线在配电柜底部涂有色标。

以上就是三相火线区分ABC的方法，以及ABC三相线的颜色规定，希望对大家有所帮助。
