电源滤波器的设计原理

电源滤波器，又名“电源EMI滤波器”，或是“EMI电源滤波器”，是一种无源双向网络，是一种对电源中特定频率的频点或该频点以外的频率进行有效滤除的电气设备。

电源滤波器是针对电源端口电磁骚扰的特点而设计的，一般是由电感、电容、电阻或铁氧体器件构成的频率选择性二端口网络，实际上是滤波器的一种，按照工作原理称之为反射式滤波器。它可以在滤波器阻带内提供了高的串联阻抗和低的并联阻抗，使它和噪声源的阻抗和负载阻抗严重不匹配，从而把不希望的频率分量发射回噪声源。

当我们选用电源滤波器时，应主要考虑三个方面的指标：首先是电压、电流，其次是插入损耗，最后是结构尺寸。由于滤波器内部一般是经过灌封处理的，因此环境特性不是主要问题。但是所有的灌封材料和滤波电容器的温度特性对电源滤波器的环境特性有一定的影响。

根据电源端口的电磁骚扰特点，电源EMI噪声滤波器是一种无源低通滤波器，它无衰减地将交流电传输到电源，而大大衰减随交流电传入的EMI噪声，同时又能有效地抑制电源设备产生的EMI噪声，阻止它们进入交流电网干扰其它电子设备。

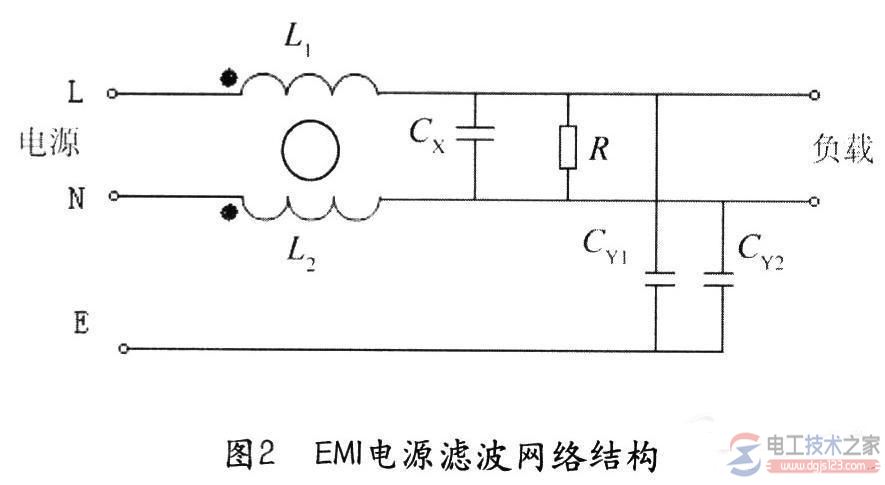

电源滤波器的典型结构如下图，这是一种无源网络结构，对交流和直流电源都适用，具有双向抑制性能。将它插入在交流电网中与电源之间，相当于这二者的EMI噪声之间加上一个阻断屏障，这样一个简单的无源滤波器起到了双向抑制噪声的作用，从而在各种电子设备中获得广泛的应用。

图中Cx是差模电容器，一般称为X电容，电容量宜选为0.01-2.22μF，CY1和CY2是共模电容器，一般称为Y电容，电容量约为几纳法(nF)到几十纳法。C3和C4的电容量不宜选得过大，否则容易引起滤波器甚至机壳漏电的危险。L为共模扼流圈，它为同向绕在同一个铁氧体环上的一对线圈，电感量约为几毫亨(mH)。
