电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，每个生产厂家的规格程式缺乏通用性。

因此，设计选型过程应根据弱电各个系统缆显得类型、数量，合理选定适用的桥架。

桥架跨接标识

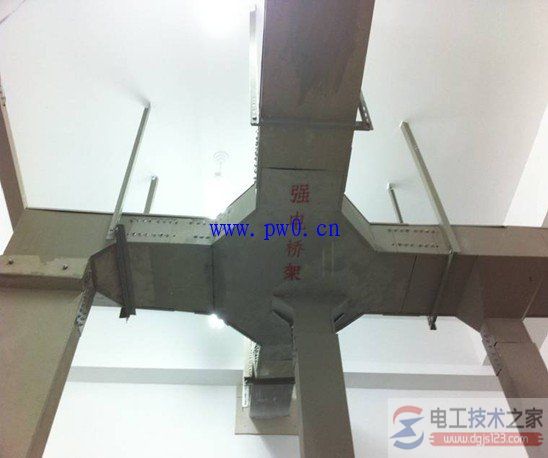

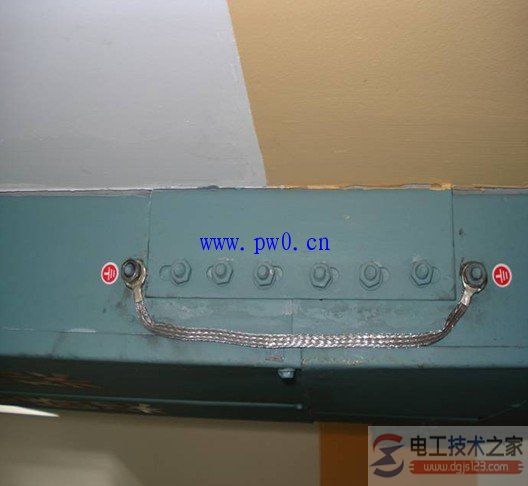

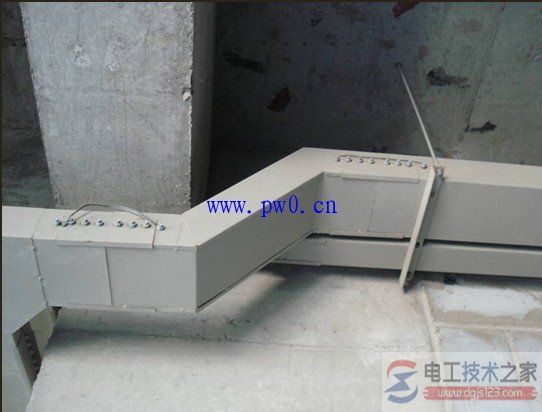

电缆桥架连接线跨接标识，弯曲度应一致（如下图展示）：




电缆桥架跨接线连接注意事项

桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。
至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。接地线最小截面不小于4平方米。 【电缆桥架组装施工方法教程图集】
金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。

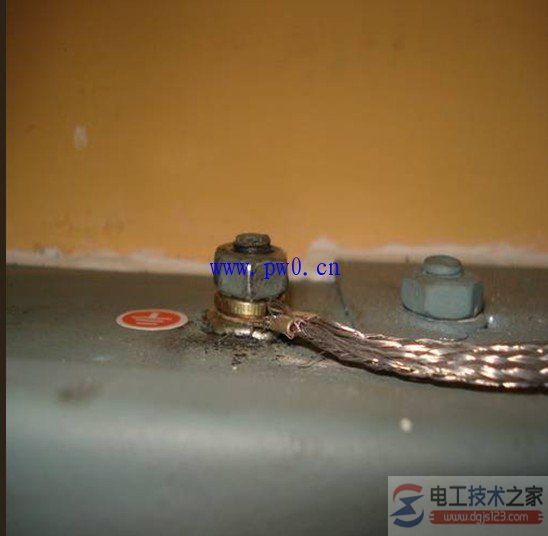

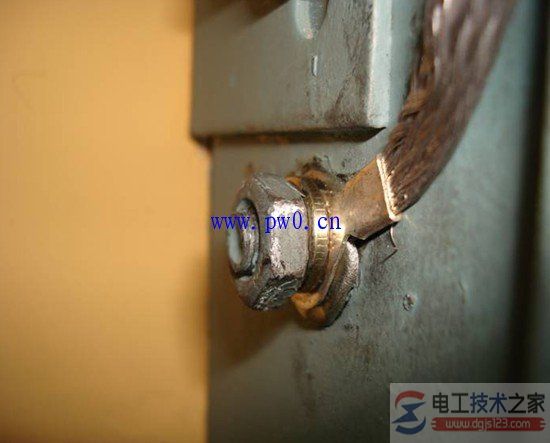

跨接线压线处细部做法，如下：


注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线。
螺栓的个数；压接位置，如下：

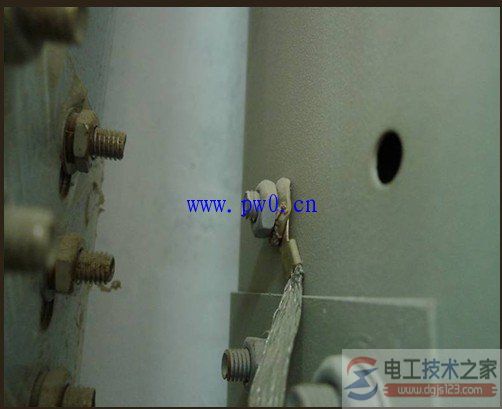

破漆压接不够规范，没弹簧垫及平垫，如下：

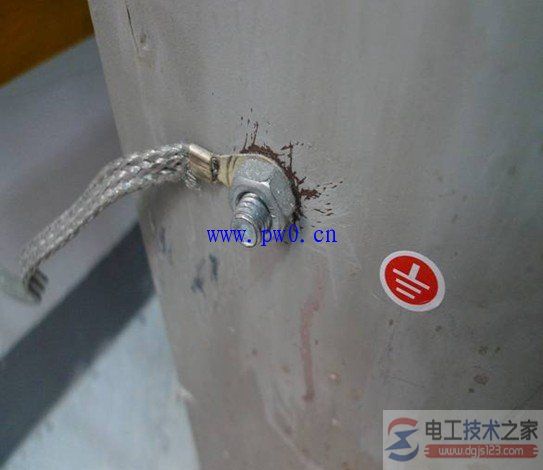

错误的压接，顺序不对，如下：

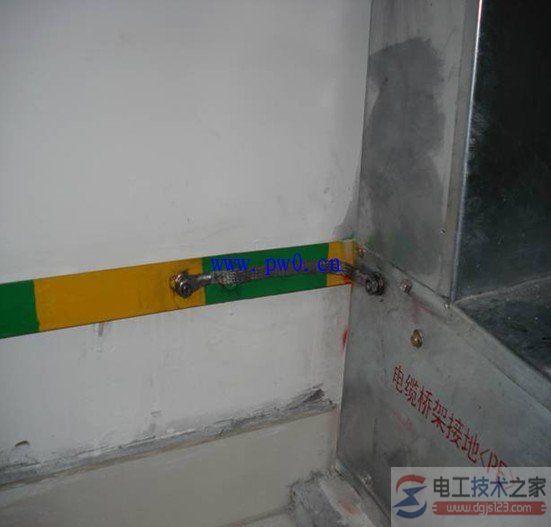

重要房间桥架的接地，如下：



桥架*母线防火泥封堵的做法

电缆井桥架接地标识

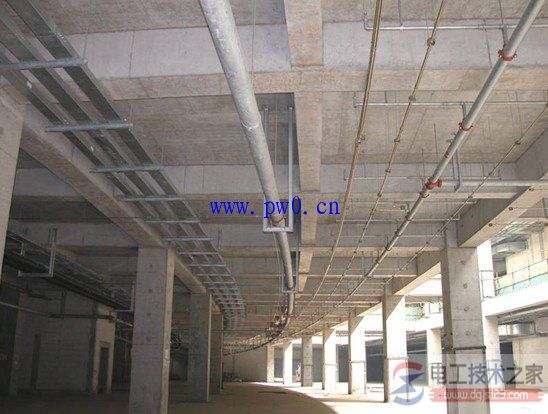

电缆桥架安装

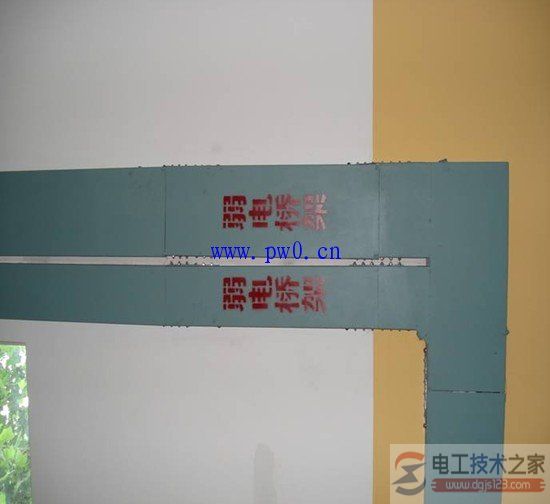

桥架的安装：横平竖直，弯头处要平缓。当桥架分层时，最好用组合架。
桥架内部要加设防火封堵或加设防火包。(电工天下 www.gdzrlj.com)
钢制30米，铝合金及塑料的15米要加伸缩节。过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。
桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。【电缆桥架组装施工方法教程图集】
螺母位于桥架的外侧。当支架与铝合金桥架连接时，注意防电化措施。

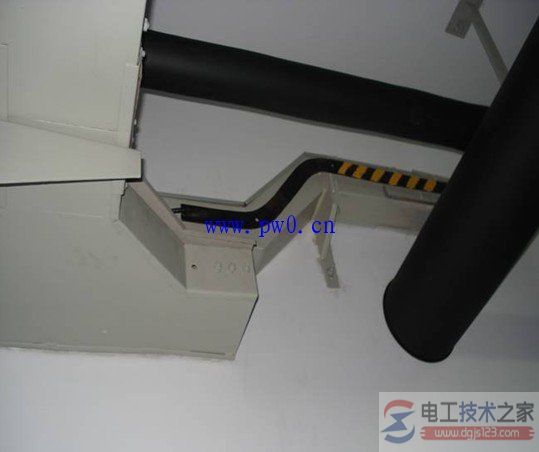

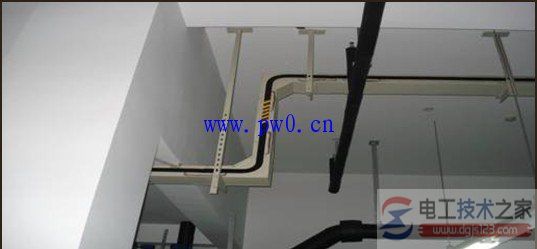

注意转弯处支架的设置。

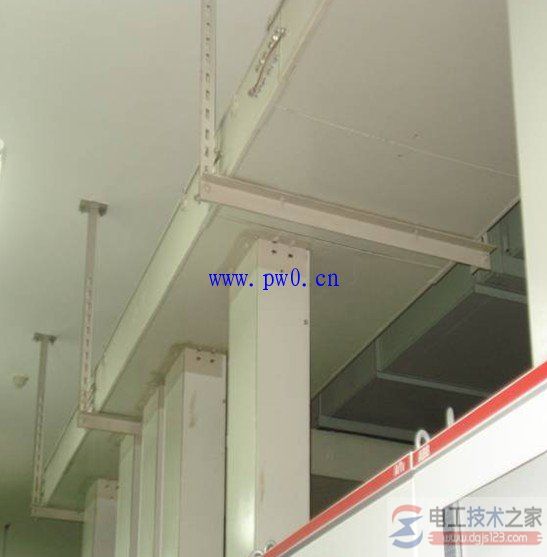

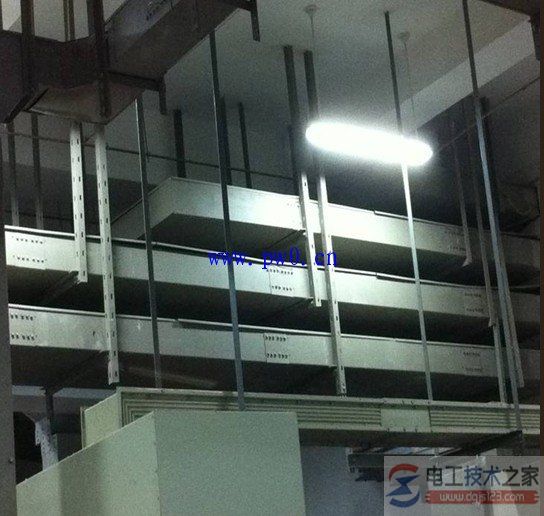

配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致，如下：

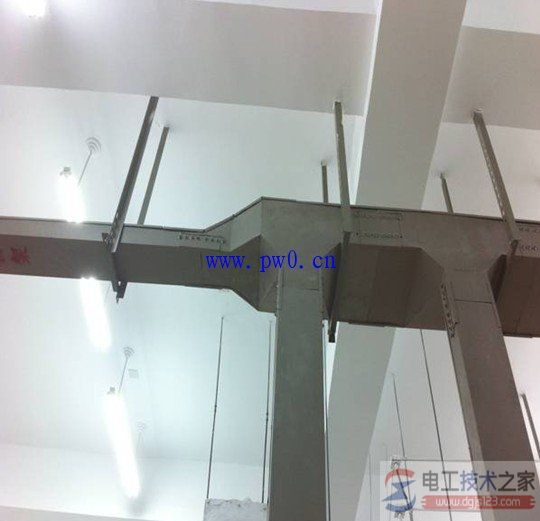

三通变径细节



挡水罩

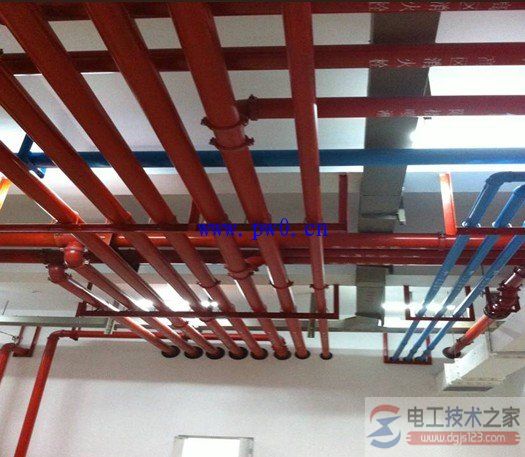

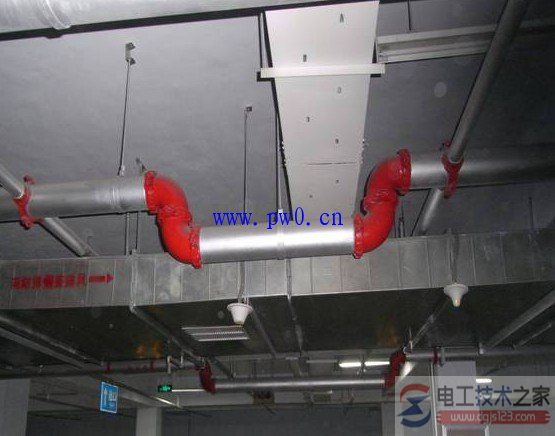

桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩，如下：

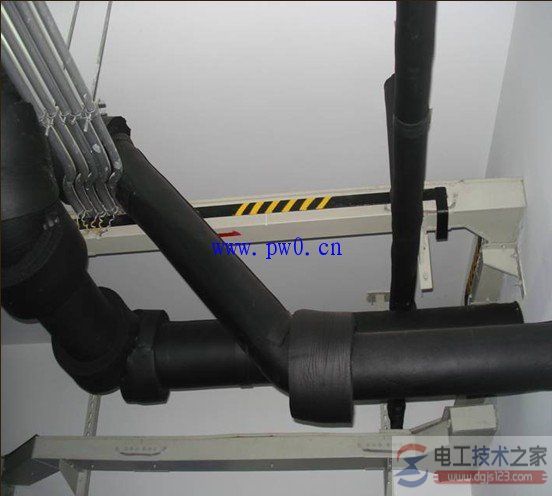

桥架提早做在上面，如下图：

电缆桥架支撑墩

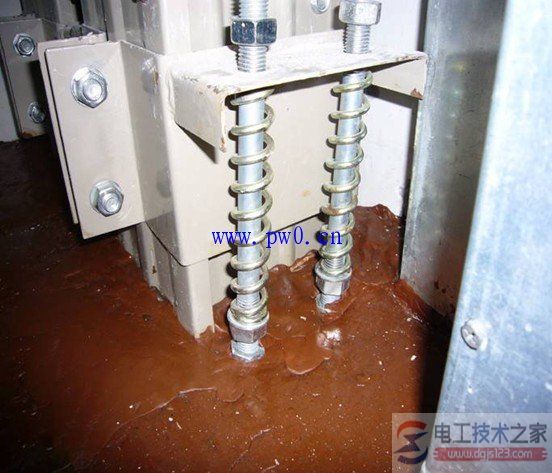

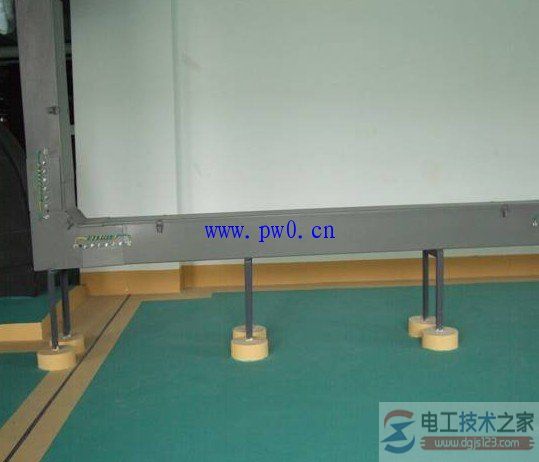

漂亮的桥架支墩，如下：

强调点
梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。南方地区一般做接地扁铁跟桥架一起。
