电气安装工程如何读图与识图 电气工程的门类繁多，如果细分将会有几十种。 其中，常把电气装置安装工程中的照明、动力、变配电装置、35KV及以下架空线路及电缆线路、天车或桥式起重机电气线路、电梯、通信系统、广播系统、电缆电视、火灾自动报警及自动消防系统、防盗保安系统、建筑物内微机监测系统及自动化仪表、空调及冷库电气装置等与建筑物关联的新建、扩建和改造的电气工程统一称作建筑电气工程。 建筑电气工程在电气工程中占有很重要的地位，并且涉及到土建、暖通、设备、管道、装饰、空调制冷等专业。 因此，从技术的角度上讲，要求高而难度大。【电气安装工程如何读图与识图】 同时，建筑电气在建筑物中更占据显赫位置，它是建筑物功能能否实现的重要保证，像高层建筑、工业车间及其生产线、宾馆饭店、民用住宅、体育场馆、剧院会堂、经贸商厦、教学课堂、实验楼、写字楼等建筑物内，电气功能俱全，照明动力、电热空调、通信广播、防灾保安、微机监控、仪表监测、自动装置等，应有尽有，构成了错综复杂的电气系统，使建筑物的功能实现了自动化并使之完美无缺。 特别是电梯空调、火灾报警、防盗保安、微机管理等进入建筑物，更使其如虎添翼，锦上添花，加快了人们工作和生活的节奏，丰富了人们的业余生活，使建筑物的功能更完善，更舒适，更安全。

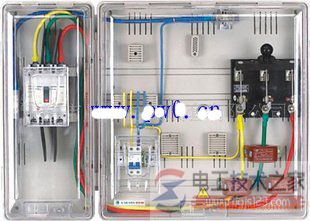

电气安装
但是，往往由于对图样的误读或疏忽，导致安装上的失误，致使建筑物的电气功能不能完美实现，更有甚者，则是因为一点很小的错误而导致了很大的功能上的损害。
因此，对于电气安装人员来说，必须精读图样，理解设计意图，熟悉建筑物的各种电气功能；【电气安装工程如何读图与识图】
掌握设备、元件、材料的规格、型号、数量及安装方式、位置、标高；熟练掌握建筑物内电气管线的走向、布置、敷设方式、位置、标高；掌握控制、联运、联锁、监控、监测、计量、报警、显示、摄录等电路的原理及线路；
掌握各类机房（如变配电室、电梯机房、电话总机、消防中心、保安中心、微机室、电视及广播机房、空调机房、仪表室等）的布置及功能；
掌握系统保护方式及防雷接地等，只有这样才能准确编制施工组织设计（施工方案），编制工程预决算，编制设备、材料、机具清单；
只有这样才能统配人力、物力、财力进行施工，才能正确安装电气设备及线路，保证其安全运行；
只有这样才能节约原材料、节约工时，才有利于工程的质量、工期、投资的控制、也就是说才能完美地干好一项工程，从而保证其功能的实现。
综上所述，读图是电气安装工程中最重要的一步。(电工天下 www.gdzrlj.com)
图样是工程的依据，是指导人们安装的技术文件，同时，工程图样具有法律效力，任何违背图样的施工或误读而导致的损失对于安装人员来说要负法律责任。
因此，对于电气安装人员要通过讯图，熟悉图样，熟悉工程，正确安装，这是半点也不能含糊的，特别是对于刚入这行业的工作者更为重要，作为一名电气工作人员首先必须要作到的就是这点，任何时候、任何情况、任何条件下是绝对不能违背的。 |
