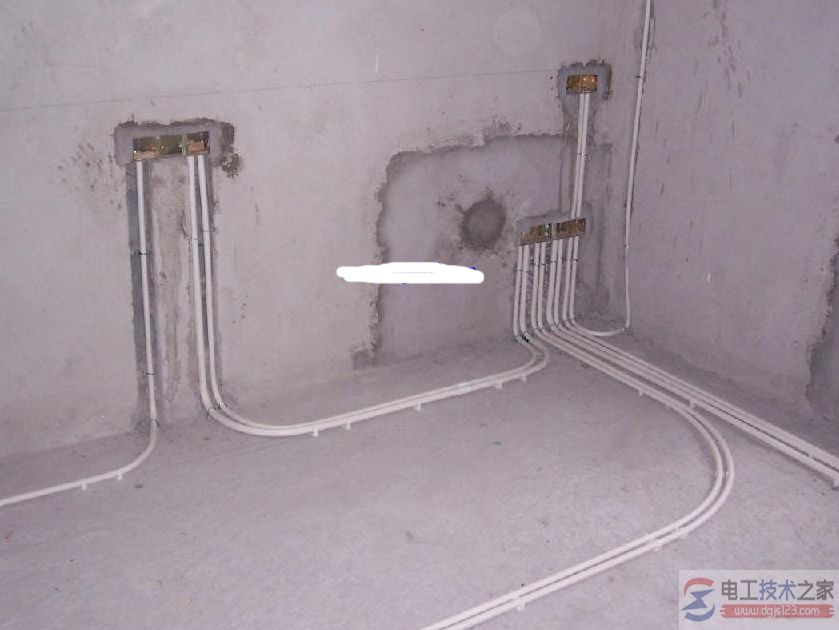

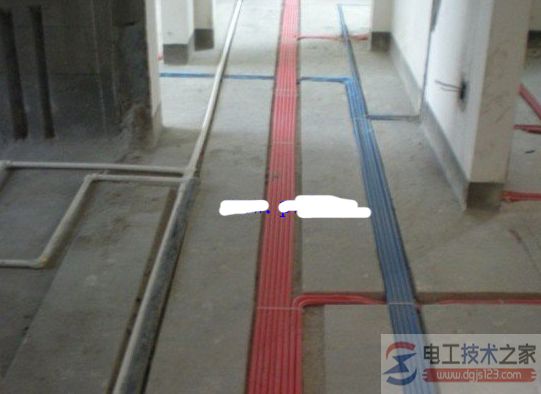

室内暗线如何布线？室内暗线安装布线图
时间：2022-12-10作者：佚名
|
室内暗线如何布线？室内暗线安装布线图 一、室内暗线安装方法 1、按效果图制作和具体施工图设计图纸，选用并确定灯具、插座、开关等的位置，然后再确定电线的敷设位置、穿过墙壁和楼板的位置，以及起始、转角、分支、终端点，绝缘子或槽板的固定位置。 2、根据电线的走向开挖墙槽，槽的宽度与深度要能埋入电线管。 在穿墙孔处要将电线管小心弯曲，使其弯曲后内部仍能穿线，用专用轧头或骑马钉将电线管固定于墙上。 3、有插座、开关的位置事先打孔预埋塑料膨胀管或打好木楔。 这种方法的缺点就是插座、开关都凸出于墙面；现在流行将插座，开关的接线盒全部埋入墙中，只露出插座和开关的面板，这样就美观整齐得多了。 4、穿线，正规做法是用钢丝先穿过去，再将电线拉入。 家庭装修中可以直接将电线穿入护套管，但在转弯处比较难通过，所以一般都是在安置塑料管的同时把电线穿好，或在塑料管内预先穿一根铅丝备用。 5、通电，等电线全部穿好，并与开关，插座、灯具连接后进行试通电，待证明接线无误后，将凿开的墙面用水泥砂浆补平。
二、室内暗线安装注意事项：
1、电源线要有护套管不能直接敷设。
2、线管要横平竖直弯头处有弯头套管处理。
3、不同回路、电压、交流电、直流电不能同穿一根管内。
4、电源线应用单芯铜线。
5、电源线截面积不能超出线管的40%一般15毫米的管径管子，只能穿截面积2.5平方毫米的电线4根。
6、线管内导线绝缘额定电压不得低于500伏。
7、线管应在墙表面15毫米深处埋敷。
8、线管内的电线不能有接头存在，线管连接得加装缩节。并用专用黏合剂固定。
9、要尽量少改动线路，更不能大面积满室内地改动，如有大面积改动，要重新布置放弃原有线路。
 |
