消防联动控制器的组成单元与原理详解
时间：2022-12-10来源：佚名
|

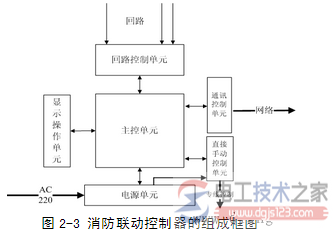

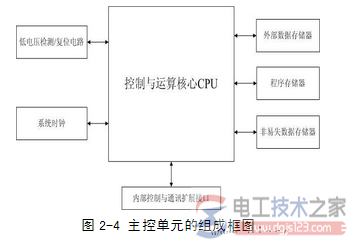

消防联动控制器的组成单元与原理详解 消防联动控制器的主控单元在系统程序的控制下，向回路控制单元发出对回路连接的消防联动模块等现场设备的巡检和/或动作执行指令，回路控制单元对来自主控单元的任务指令进行解释和调制，并通过现场回路发送出去；各种现场设备回馈的信息通过回路控制单元的解调转化和预处理，按照接口规约反馈到主控单元；主控单元应用其特定软件对通信控制单元、回路控制单元和直接手动控制单元反馈信息进行分析和判别，识别消防联动模块、专线设备和回路网络的各种状态，接收连接火灾报警控制器发出的火灾报警信号，经确认后，生成报警、联动信息和异常事件的指示和记录，各项联动控制任务通过相应的功能单元执行。 对消防联动控制器实施操作时，可通过显示操作单元，输入操作指令，显示操作单元对输入的操作指令进行编译，并将确认有效的指令信息，传送给主控单元，由主控单元进行分析和处理，并向各功能单元发出相关的任务操作指令，完成人员对系统的信息查询和操作的执行。 1.主控单元 主控单元（图）是消防联动控制器的基本部分，用于对消防联动控制器的其他单元的控制和管理，主控单元将消防联动控制器主机的其他电路部分整合成一个有机整体，使各个部分协调统一工作，并集中处理消防联动控制器的信息。
2.回路控制单元
回路控制单元是由内部通信接口、回路控制管理部分、驱动保护电路和故障检测电路等组成，用于与主控单元通信，主控单元发来的控制信号发送至各单元。
回路控制单元是消防联动控制器与消防联动模块的接口单元，完成消防联动控制器与现场装置信息交互任务及回路短路、断路和模块的故障状态监测与控制。
3.显示操作单元
显示操作单元是由内部通信接口、交互管理控制部分和显示操作扩展部分、显示屏、指示灯、键盘、打印机和音响等组成，用于键盘信号的采样，将键盘信号通过通信单元传递给主控单元，主控单元对采样信号分析判断后发出相应的控制、查询、设置、自检等指令。
同时，主控单元将从回路控制单元、直接手动控制单元、电源部分采样来的系统信息通过显示操作单元进行显示，显示操作单元的音响部分将主控制单元发来的控制信号分析，产生所需的音响信号，放大后传递给扬声器。
显示操作单元部件是消防联动控制器与操作人员进行人机交互的界面。消防联动控制器的多样化，最直观地表现在人机交互的多样化上。【消防联动控制器的组成单元与原理详解】
基于不同技术构建的人机交互界面，其外观、内部结构多种多样。通常的信息显示输出方式有声光指示、中文文本显示和辅助的图形图像显示等。信息输入通常利用开关、按钮按键、键盘、鼠标、触摸屏等完成。
4.直接手动控制单元
直接手动控制单元是由内部通信接口、指示电路、控制保护电路、键盘或操作按键、直接手动控制等部分组成，接受手动操作指令，通过多线制连接线或模块直接控制受控设备，并接收设备的状态信息。该控制方式与主控电路部分相对独立，但主控部分可接收和显示受控设备及控制输出的状态。
直接手动控制单元即使主控单元功能失效情况下，仍然可实现消防联动控制器对消防水泵、防烟和排烟风机等少数重要消防设备的状态进行监视和控制。
5.通信控制单元
通信控制单元是由内部通信接口、通信管理控制和网络驱动保护及线路故障检测等部分组成，用于与主控单元通信，将主控单元发来的命令、内部信息或所带设备外部信息通过通信控制单元发送给联网的火灾报警控制器或监控设备；同时，通过通信控制单元接收网络上传输的网络信息，将其通过通信管理控制部件发送给主控单元，并且通过通信管理控制部件管理整个网络通信。
在构建本地化局域网时，通常采用的通信接口技术规约有RS-232/485，CANBUS、LONWORK、PROFIBUS等现场总线或工业以太网等；在构建远程报警监控网络时，通常需要连接专用通信设备作为接入中继，将通信控制单元的输出信息发送到公共电话网或万维网上。
6.电源单元
消防联动控制器的电源单元是控制器的供电保证环节，包括主电源和备用电源，用于为消防联动控制器主机部分、外部模块及部分受控设备供电。电源部分具有主电源和备用电源自动转换装置，能指示主、备电源的工作状态。
主电源容量能保证控制器在有关技术标准规定的最大负载条件下，连续工作8h以上。备用电源容量能保证控制器在监视状态下工作8h后，在有关技术标准规定的最大负载条件下工作30min。
所以，对于大容量的控制器，其电源输出功率要求相应较大。目前，消防联动控制器的电源设计一般采用线性调节稳压电路（线性电源）和开关型稳压电路（开关电源）两种。
线性电源的主要特点是：采用工频变压器对交流电压进行初步降压，功率器件再进行线性稳压，功率器件工作在放大状态。
线性电源稳定度高、精度好、成本较低，但效率低、笨重、体积较大，适用于中、小功率和对电性能指标要求比较高的场合。开关电源的主要特点是：功率器件工作在开关状态，由于开关频率较高(几十至几百千赫)，甩掉了工频变压器及低频滤波电感器，从而减小了整机体积重量，提高了工作效率。
目前，开关型稳压电源由于转换效率高、输出功率大，已被广泛应用于大容量的消防联动控制器中，并逐渐成为消防联动控制器的首选电源。 |
