电缆如何敷设，电缆敷设的常见方式
|

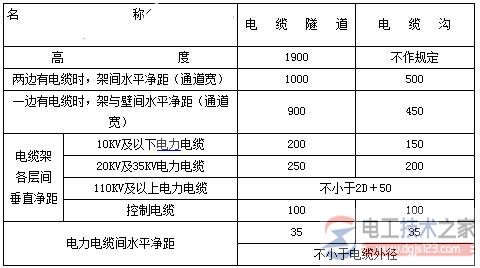

电缆敷设的常见方式 电缆敷设最简便的一种方法，适用于少量电缆敷设，一般位于人行道上，大开挖施工，电缆深埋0.8米左右，上覆水泥盖板以保护电缆，敷设后再修复路面；这种方法费用少。 在高、低压电缆交叉时，高压电缆应敷设在低压电缆下面，因为埋在上面的电缆较易发生外力损伤事故。 1、电缆沟方式 利用人行道做成电缆沟，上放盖板，一次开挖施工，以后施放电缆只需开启盖板，比较方便，中间亦不要工井。 电缆沟又分双侧支架电缆沟及单侧支架电缆沟；双侧支架电缆沟深1.05米，宽1.9米，单侧支架电缆沟深1.65米，宽1.45米，一般可放入12根电缆。 根据具体情况，可以增减。 这种方式好处是施放电缆比较方便，维护方便，一次开挖施工后电缆可陆续施放，但费用稍贵一些。 2、电缆隧道方式 电缆很多时，应建设电缆隧道，大小可按施工条件及需要安排，隧道又分圆形的顶管式（一般内径2～6cm）、现浇的方式（一般内部尺寸：1.9米宽，2.88米深）；都可放电缆36根左右。 顶管式不需开挖路面，现场浇注式需开挖路面，隧道顶部深至2米。 这种方式费用最贵，好处是施工放电缆方便，电缆根数多。 电缆沟和电缆隧道内的最小允许距离见附表1 附表1 电缆沟和电缆隧道内的最小允许距离（单位：mm）
注：D表示电缆直径 3、架定敷设方式 电力电缆架定敷设一般采用镀锌钢绞线吊挂，当电缆重量在每公里两吨以下时，采用35平方毫米的钢绞线，每公里在四吨以下时采用50平方毫米的钢绞线。 架定电缆的安装注意事项： 1、架定电缆在跨越公路时，为了防止车辆运输时误碰电缆；其对地高度不应小于5.5米，跨越铁路时，不应小于7.5米。 2、电缆一般采用挂钩托挂在吊线上，也可绑扎，对于铠装电缆每隔一米加以固定，若为无铠装电缆则挂钩距离缩短，一般以0.6米加以吊挂。 3、电缆的吊线应有良好的接地，且应与电缆外皮地线相接。 4、架定电缆往往用在建筑物或相对树木较多处，应防止电缆直接与建筑物碰触或树木碰触。 5、3KV以上电缆外皮应有可靠的接地，否则可视为绝缘线；不能采用吊线安装的方式架设。 |
