电压与电流反馈的区别

反馈电路在各种电子电路中都获得普遍的应用，反馈是将放大器输出信号(电压或电流)的一部分或全部，回授到放大器输入端与输入信号进行比较(相加或相减)，并用比较所得的有效输入信号去控制输出，这就是放大器的反馈过程。

凡是回授到放大器输入端的反馈信号起加强输入原输入信号的，使输入信号增加的称正反馈，反之则反。

按其电路结构分为：电流反馈电路和电压反馈电路。正反馈电路多应用在电子振荡电路上，而负反馈电路则多应用在各种高低频放大电路上。

负反馈对放大器性能有四种影响：
1.负反馈能提高放大器增益的稳定性.
2.负反馈能使放大器的通频带展宽.
3.负反馈能减少放大器的失真.
4.负反馈能提高放大器的信噪比.
5.负反馈对放大器的输出输入电阻有影响.

图F1
是一种最基本的放大器电路，这个电路看上去很简单，但其实其中包含了直流电流负反馈电路和交流电压负反馈电路.图中的R1和R2为BG的直流偏置电阻，R3是放大器的负载电阻，R5是直流电流负反馈电阻，C2和R4组成的支路是交流电压负反馈支路，C3是交流旁路电容，它防止交流电流负反馈的产生。

一、直流电流负反馈电路

晶体管BG的基极电压VB为R1和R2的分压值，BG发射极的电压VE为Ie*R5那么BG的B、E间的电压=VB-VE=VB-Ie*R5.当某种原因(如温度变化)引起BG的Ie ↑则VE↑，BG基发极的电压=VB-VE=VB-Ie*R5↓这样使Ie↓.使直流工作点获得稳定.这个负反馈过程是由于Ie↑所引起的，所以属于电流负反馈电路.其中发射极电容C3是提供交流通路的，因为如果没有C3，放大器工作时交流信号同样因R5的存在而形成负反馈作用，使放大器的放大系数大打折扣。

二、交流电压负反馈电路

交流电压负反馈支路由R4，C4组成，输出电压经过这条支路反馈回输入端.由于放大器的输出端的信号与输入信号电压在相位上是互为反相的，所以由于反馈信号的引入削弱了原输入信号的作用.所以是电压负反馈电路.R4是控制着负反馈量的大小，C4起隔直流通交流的作用.当输入的交流信号幅值过大时，如果没有R4和C4的负反馈支路，放大器就会进入饱和或截止的状态，使输出信号出现削顶失真.由于引入了负反馈使输入交流信号幅值受到控制，所以避免了失真的产生。

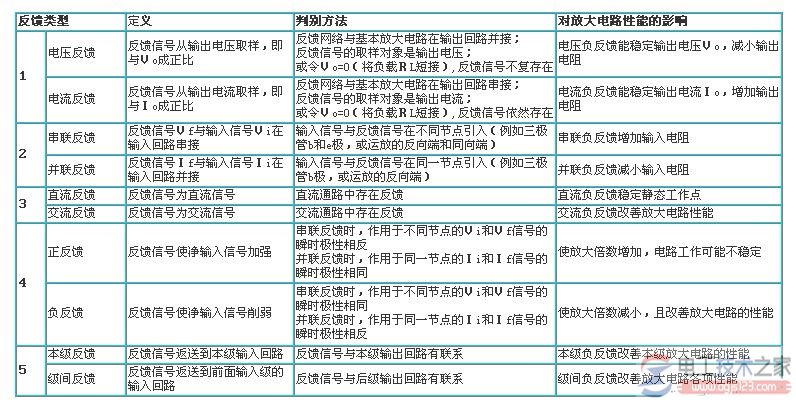

放大电路反馈类型的判别方法【图表】
