异步电动机有几种起动方法
|

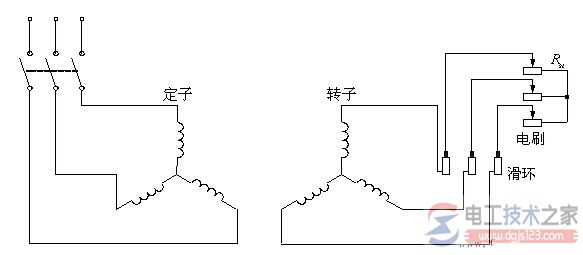

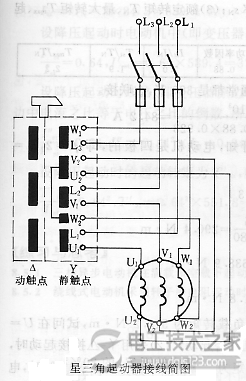

有关异步电动机的起动方法,包括异步电动机的直接起动、异步电动机的降压起动、异步电动机的转子串接电阻起动三种方式,一起来了解下。 1、异步电动机的直接起动 直接起动就是采用闸刀开关或接触器直接将额定电压加到电动机上。 优点:如果电动机和照明负载共用一台变压器供电,则电动机起动时引起的电压降不能超过额定电压的5%;若电动机由独立的变压器供电,起动频繁时,则电动机功率不能超过变压器容量的20%,若电动机不经常起动,则其功率只要不超过变压器容量的30%即可直接起动。 一般30kW以下的鼠笼式异步电动机可考虑采用直接起动。 2、异步电动机的降压起动 降压起动的目的是为了减小电动机起动时对电网的影响,其方法是在起动时降低加在电动机定子绕组上的电压,待电动机转速接近稳定时,再把电压恢复到正常值。由于电动机的转矩与其电压平方成正比,所以降压起动时转矩亦会相应减小。 降压起动的两种方法: 1)、星形—三角形(Y—△)换接起动 如果电动机在工作时其定子绕组是联接成三角形的鼠笼式异步电动机,那么在起动时可把它联接成星形,等到转速接近额定值时再换接成三角形,如下图所示为鼠笼式异步电动机(Y—△)换接起动的接线电路图。 在起动时,先将闸刀开关Q1合上接通三相电源,然后将组合开欧关Q2向右闭合,使动触电与静触电联接,电动机的定子绕组构成星形联结,这时每相绕组上的起动电压只有它的额定电压的1/。 当电动机到达一定转速后,迅速把开关Q2向左闭合,定子绕组转换成三角形联结,使电动机在额定电压下运行。

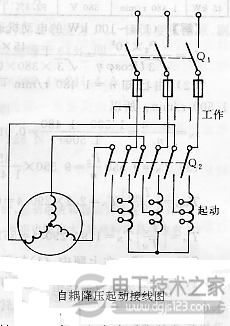

采用这种起动方式,电动机的起动电流和起动转矩都降低到直接起动时的三分之一,因此该起动方法只适用于空载或轻载起动。 2)、自耦降压起动 若在正常运行时定子绕组为星形联结,可利用三相自耦降压变压器将电动机在起动过程中的端电压阵低,下图为自耦降压起动电路接线示意图。 |
