三相异步电动机的电路图解：定子电路与转子电路

三相异步电动机的电路知识，包括三相异步电动机的定子电路与转子电路，详细介绍了定子电路的旋转磁场的磁通、定子感应电势的频率，以及转子电路的感应电势频率、转子电流与功率因数等。

三相异步电动机的电路

一、定子电路

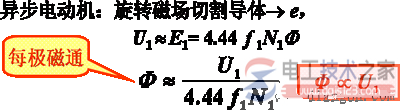

1、旋转磁场的磁通Φ

2、定子感应电势的频率f1

感应电势的频率与磁场和导体间的相对速度有关，旋转磁场与定子导体间的相对速度为n0 ，所以

二、转子电路

1、转子感应电势频率f2

定子导体与旋转磁场间的相对速度固定，而转子导体与旋转磁场间的相对速度随转子的转速不同而变化。

因此，旋转磁场切割定子导体和转子导体的速度不同，故定子感应电势频率f１不＝转子感应电势频率f2。

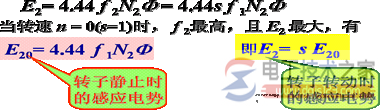

2、转子感应电动势 E2

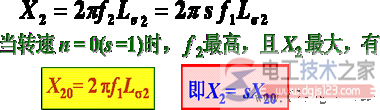

3、转子感抗 X2

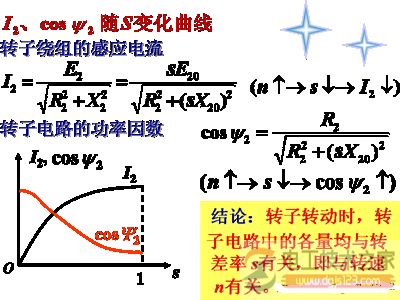

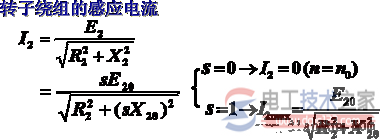

4、转子电流 I2

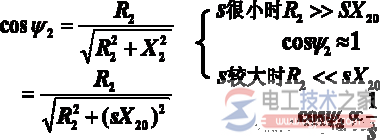

5、转子电路的功率因数 cosφ2
