三种星三角接线哪种更安全,一文看懂星三角的接线方法
时间:2022-12-11来源:佚名
|
一个工厂的星三角降压启动接线,从实物接线图上来看,改了部分接线,这么操作是否安全,与大家一起来探讨下。 星三角降压启动的接线不是固定的,今天主要分析下常见的手动和自动星三角,以及自动的星三角怎么改掉部分接线,供大家学习参考。

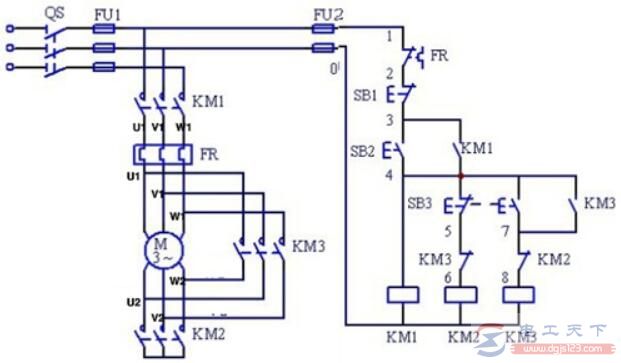

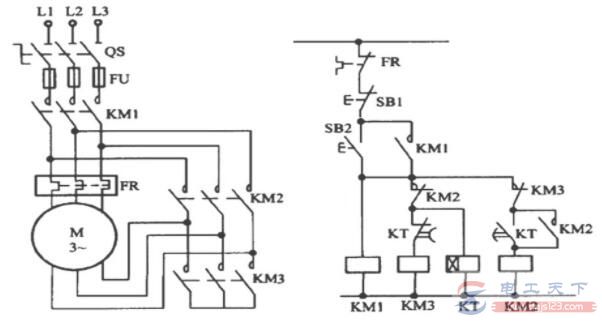

图1:手动星三角 SB1是停止按钮,SB2是启动按钮,SB3是星型转角型的切换按钮,按下启动按钮SB2以后KM1自锁,自锁的同时自身的常开点闭合,则KM2会同时吸合。 按下SB3切换按钮后,SB3的常闭一端串的KM2线圈会失电,SB3常开点串的线圈KM3会自锁,实现星角转换。
|
