电动机两地控制接线原理图，电动机两地控制的操作过程

有关电动机两地控制接线原理图，以及电机两地控制时的操作过程，以两地点控制为例分析电动机多地点控制线路，包括电动机起动、电动机停止二种操作，电动机两地控制接线示意图。

为操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。

为了实现电动机的多地点控制，在控制线路中将启动按钮并联使用，而将停止按钮串联使用。

如下图：

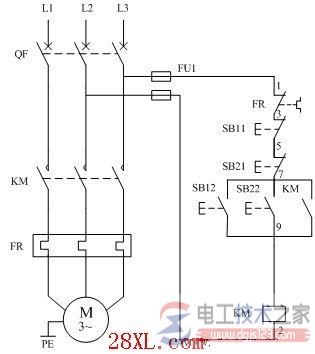

上图中，以两地点控制为例，一个简单的电动机多地点控制线路，控制原理为：两地启动按钮SB12、SB22并联，两地停止按钮SB11、SB21串联。

一、电动机起动
