大功率单相电机怎么接线，附接线线路图

有关单相电机的接线图，一个大功率的单相电机应该怎么接线，在接线操作时电机的主绕组、副绕组，以及连接端子间应该怎么接线，来看一个大功率单相电机的接线图就会明白了。

大功率单相电机的接线图

在接线时，先要确保电机绕组端子全部按图示排列，可以万用表测副绕组Z1、Z2阻值应最大、主绕组U1、U2阻值其次、离心开关V1、V2阻值应为0Ω。

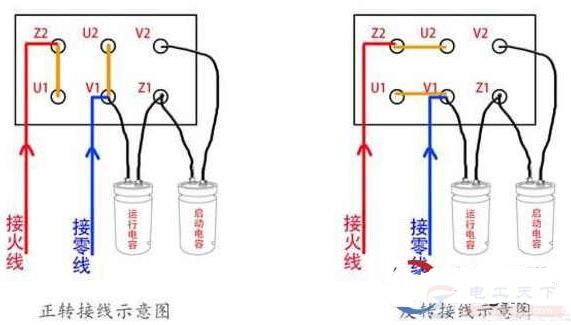

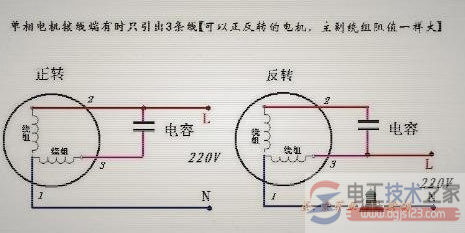

以下是具体的接线图（正转接线与反转接线）：

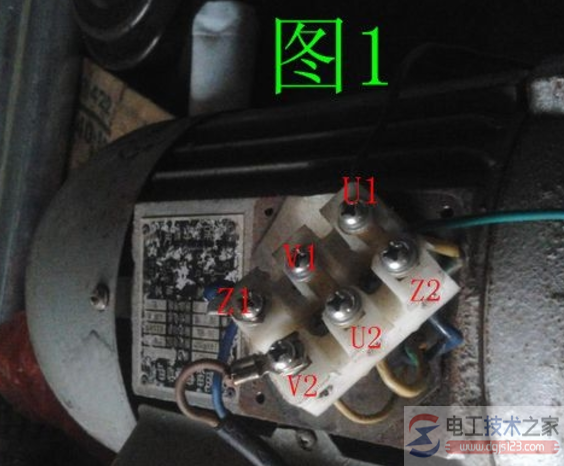

图1，大功率单相电机接线方法

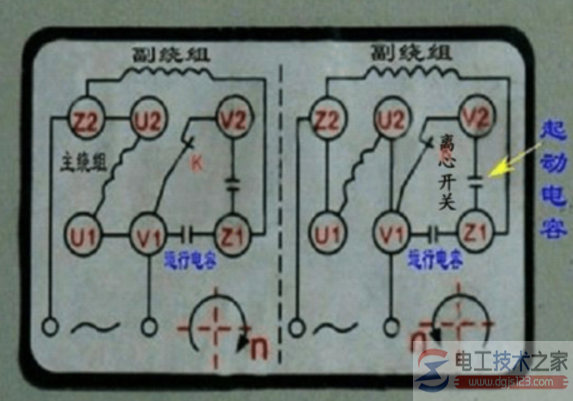

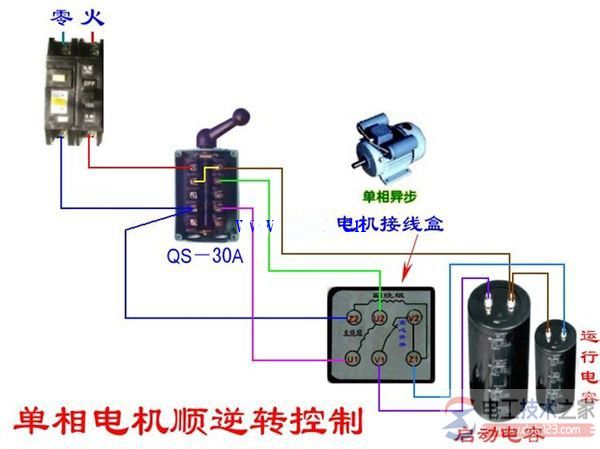

说明：U1、U2为主绕组，Z1、Z2为副绕组，V1、V2为离心开关。

电机反转：把连接端子U1、Z2该为U1、V1，连接端子V1、U2该为Z2、U2。

以上就是大功率单相电机的接线图，希望对大家有所帮助。
