电动机定子绕组首末端的正确判别方法
|

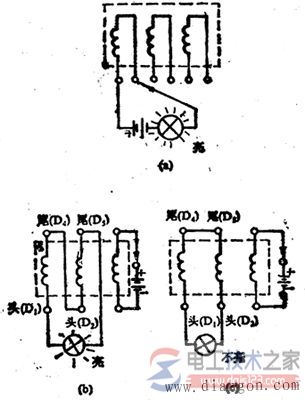

有关电动机定子绕组首末端的判别方法，三相电动机的三相定于绕组引出线的标记遗失或首末端不明，采用小灯泡和电池、万用表和电池及利用转子剩磁和万用表进行判别。 电动机定子绕组首末端的判别方法当三相电动机的三相定于绕组引出线的标记遗失或首末端不明时，可采用小灯泡和电池、万用表和电池及利用转子剩磁和万用表来判别。 1、当用小灯泡和电池来判别时，其接线方法如图22。 先判断同一根绕组的两线端。用两节干电池和一小灯泡(电珠)串联，一头接于定子绕组引出的任意一根线端上，然后将另一头分别与其它五根线端接触。如果接触到某一根引出线端灯泡亮了，则表明与电池和灯泡相连的两相绕组是属于同一相的，如图22(a)。
依法再—一找出另外两相绕组的两根同相线端，并做好标记。 然后，把任意两相绕组与小灯泡三者串联成一回路，将第三相绕组的一端串联一电池，另一线端与电池的另一极碰触一下。如果灯泡亮了，根据变压器原理可知，串联两相绕组的瞬间感应电势是相加的。 因此，使灯泡发亮，表明两相绕组是头尾串联，即与灯泡相连的两根线端，一根是第一相的首端D1，另一根线端是第二相的末端D5，如图22(b)所示。如果灯泡不亮，则说明两相串联绕组所产生的瞬间感应电势是相减的(大小相等、方向相反)，使总感应电动势等于零，所以灯泡不发亮。 这表明与灯泡相连的两根线端都分别是两相绕组的首端D1和D2(或者认为都是末端D4和D5也可以)，并做好首末端的标记，如图22(C)所示。再把已判知首末端的一相绕组与第三相绕组串联，再照上述方法判别，即可判断出第三相绕组的首末端。最后都做上D1～D6的首末端标记。 上述方法中，要注意灯泡的额定电压与电池电压要配合得当，否则会因电流太小，使灯泡该亮而不亮，造成判断错误。所以，应把两相串联绕组的线端对调一下，再测试一次，若 利用这一方法的原理，也可用220伏的交流电源和白炽灯泡来代替电池和小电珠。但是为了防止过高的感应电势烧坏灯泡和绕组，应将灯泡与电源对调串入绕组中，即原单相绕组串联电池处接入白炽灯泡，原两相绕组串联电珠处换接入交流电源，判别方法一样。图22(a)换用交流电220伏时，接通绕组线圈的时间要尽量短。以免线圈过热。 2、用万用电表和电池来判别时，其接线方法如图23。
先用万用电表电阻挡，测出各相绕组的两根线端，电阻值最小的两线端为一相绕组，如图23(a)所示。然后把万用表选择开关扳到测直流电流档(也可以用直流电压档)，量程用小些，这样指针偏转明显。 将任意一相绕组的两个线端光标上首端(D1)和末端(D4)的标记，并接到万用表上，且指定首端D1接表的“－”端，末端D4；接表的“＋”端。再将另一相绕组的一个线端接电池的负极。另一个线端去碰触电池的正极，同时注意观察表针的瞬时偏转方向。 如果表针正转(向右转)，则与电池正极触碰的那根线端为首端(标上D2)，与电池负极相接的 根线端为末端(标上D5)如果表针瞬间反转(向左转)，则该绕组的首末端与上述判别相反，如图23(b)。 万用电表与绕组的接线不动，用上述同样方法判别第三相绕组的首末端。需要注意的是观察电池接通那一瞬间的表针偏转方向，而不是电池断开绕组那一瞬间的表针变化。 3、利用转子剩磁和万用电表来判别接线如图24。
先用万用电表电阻档，测出各相绕组的两个线端，方法如前述(图23(a))。然后将三相绕组并联在一起，用万用表的毫安档或低电压档测量并联绕组两端的电流或电压，同时转动转子一下，如果表针不动，则表明是三个首端(D1、D2、D3)并在一起，三个末端(D4、D5、D6)并在一起，如图24(a)。 如果表针摆动，则表示不是首端相并和末端相并，如图24(b)所示。此时要一相一相地将每相绕组调一个头，观察表针是否摆动，直至表针不动，出现图24(a)的接法为止，便可做好绕组首末端标记。 此法是利用转子中的剩磁在定子绕组中产生感应电动势方向关系来判断的，所以，电动机转子必须有剩磁，即必须是运转过的或通过电的电动机。 |
