三相异步电动机星角降压启动的接线图
时间：2022-12-11作者：佚名
|

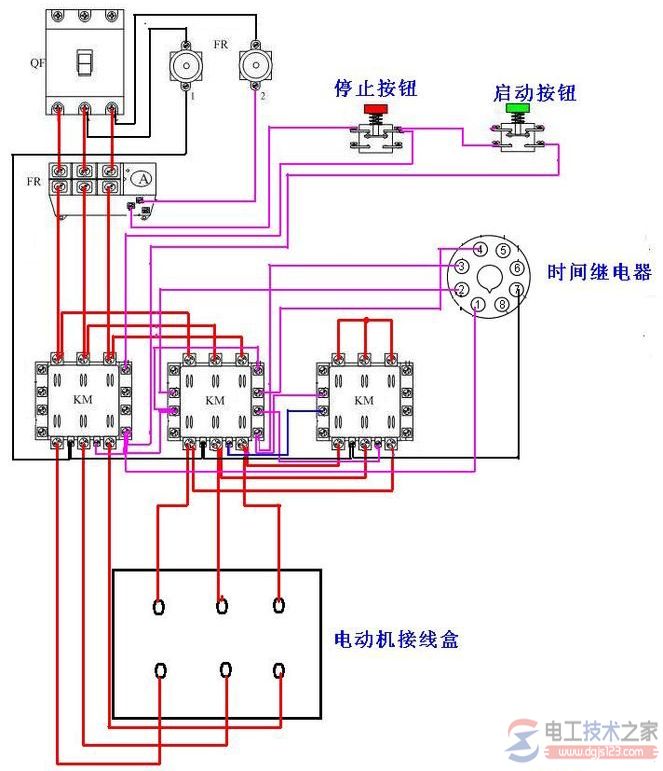

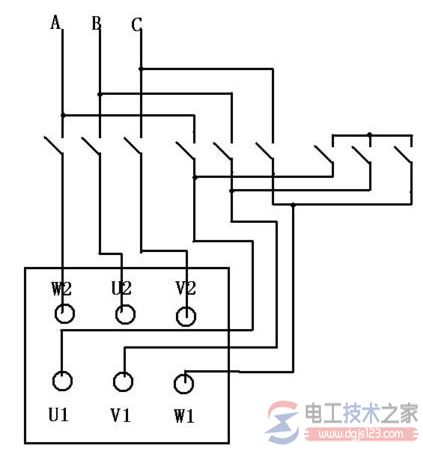

三相异步电动机星角降压启动如何接线，闸刀与交流接触器的接法是怎样的，这里分享下三相异步电动机星角降压启动的接线图，学习下电动机星角降压启动的接线方法。 三相异步电动机星角降压启动的接线图三个闸刀或交流接触器，从左到右一字排开，第一、二两个闸刀或交流接触器的上接线桩分别按A、B、C接好，第三个闸刀或交流接触器用电线把上面的接线桩全部接在一起，然后就是第一个闸刀或交流接触器下面三个接线桩按A、B、C与电动机接线盒上的W2、U2、V2相对应接上，第二个和第三个闸刀或交流接触器的下面接线桩分别按A、B、C接在一起，然后再与电动机接线盒按 A、B、C与U1、V1、W1对应接上就完成了。 接线图，如下：
|
