接触器怎么接电动机，交流接触器接电动机的方法

有尖交流接触器接电动机的方法，电动机正反转控制接触器如何接线,电动机正反转控制接线图,电动机综合保护器和交流接触器的接线方法.

三相电源接交流接触器三个主触头，另外三个主触头接电动机，交流接触器线圈接控制电路，用按钮控制交流接触器的吸合即可。

如图：

交流接触器：交流接触器是接触器的一种，其典型结构分为双断点直动式(LC1-D/F*)和单断路转动式(LC1-B*)。交流接触器与继电控制回路组合，远控或联锁相关电气设备。目前最常用的产品主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等。

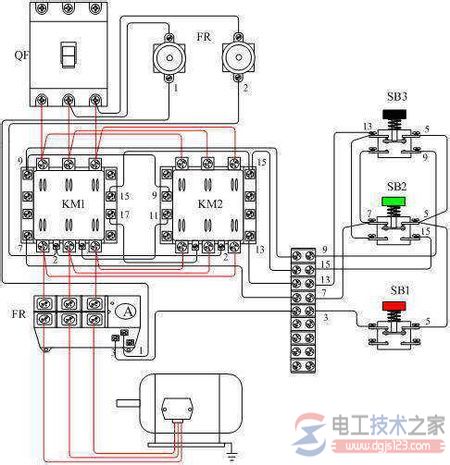

电动机正反转控制接线图

采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。从原理上看是没有问题的，能够实现基本功能。

但是，热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端(“1”)以及热继电器常闭接点的一端(“2”)带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。

通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。
