单相交流电动机怎么反转，单相交流电动机反转实物接线图
|

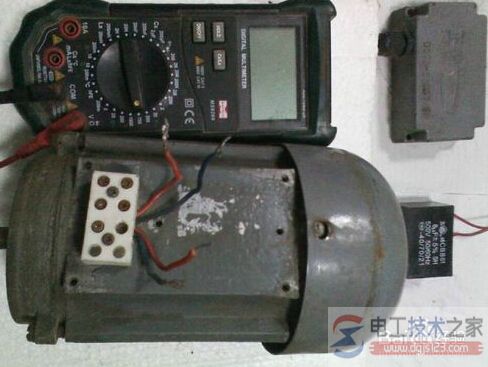

单相交流电动机如何反转，有关单相交流电动机反转的接线方法，实物接线图，单相交流电动机反转的不同方法，单相电动机一般分为分相式、推柜式、罩极式和普通串激式四种，改变其旋转方向的方法也各不相同。 单相交流电动机反转的方法单相电动机一般分为分相式、推柜式、罩极式和普通串激式四种。四者结构各有差异，改变其旋转方向的方法也不同： 1、分相式电动机 共有两组线圈，一组是运行线圈，另一组是具有较高电阻的起动线圈。颠倒这两组线圈中任一组的两个线端，就可使电动机反向旋转。 2、推柜式电动机 有一组电枢线圈，一只换向器和一组刷握，这种电动机与直流电动机大致相同，只是电刷由离心开关短路。通常，移动电刷在换向器上的相对位置，就可改变电动机的旋转方向。 3、罩极式电动机 由于只有一组线圈接在交流电源上运行，所以不能用颠倒线端的办法来改变电动机的旋转方向。通常，将定子铁芯取出，倒一个方向即可使电动机反转。 4、普通串激电动机 变换电枢或磁场的电源线头就可改变电动机的旋转方向，其原理与改变串激直流电动机的方向相同。 单相电机反转的接线方法单相电机怎样正反转？ 单相电机，有时需要改变电机的转向，该怎样接线？ 1、准备好万用表，为方便理解操作，先把电机接线盒内四根引线分开，电容取下来暂时不接线。

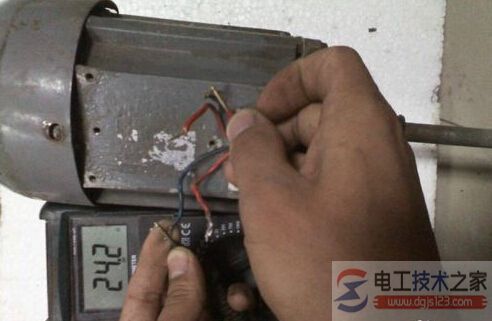

2、把万用表调至电阻档位，测量哪两根线为主绕阻，哪两根线为副绕阻。我们先测量出有阻值的两根线(两根蓝色线)，并记住阻值。

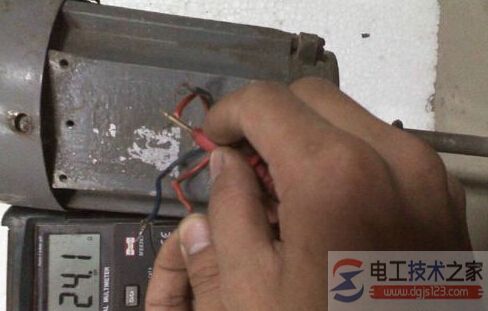

单相电机怎样正反转？ 3、再测量另外两根线(两根红色线)的阻值，通过比较，阻值小的主绕阻，阻值大的为副绕阻。

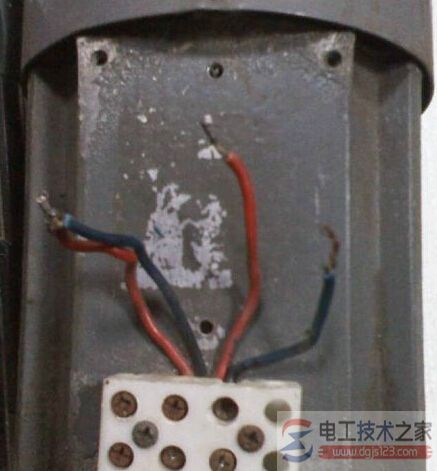

单相电机怎样正反转？ 4、把其中任意一根红色线与蓝色线短接到一起。

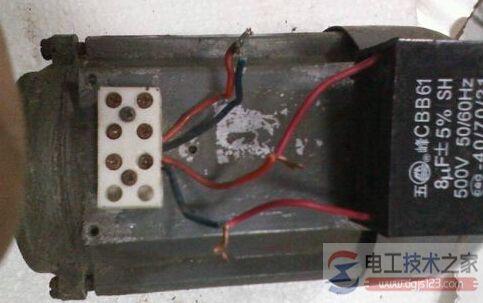

单相电机怎样正反转？ 5、另外两根线分别接到电容的两根引出线，电容不分正负。

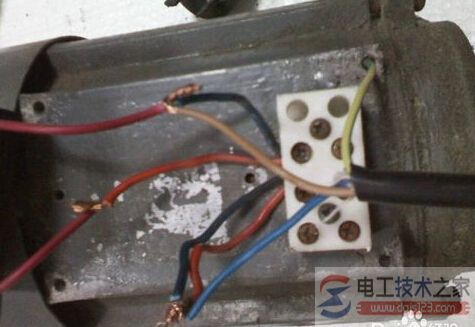

单相电机怎样正反转？ 6、将电源的零线(蓝色)与“第4步”中短接的两根线相接。电源火线(红色)与电容一端相接。电源地线与电机外壳相接。这种接法的转向暂时记做正转。
单相电机怎样正反转？ 7、如果需要将电机反转，只需将电源火线与电容另一端相连就可以了。 单相电动机反转要让三相电动机反转，只须将三相电动机的三根电源线中的任意2根调换一下接线位置就即可。 如果想让单相电动机反转该怎么办呢？单相电动机主要有三类。 1.电容运转式单相电动机。 这类电动机实际上是借电容器将“单相”交流电分裂为相位接近90度的“两相”交流电，从而使电动机产生旋转磁场。 因此，把两相绕组中任一相绕组的头和尾对调，即可改变磁场的旋转方向，电动机的转向随即发生改变。 2.分相启动的单相电动机。 这类电机中的二次绕组只是在启动过程中接入电器，所以又叫启动绕组。启动过程中，在启动绕组与工作绕组的共同作用下，像电容运转式电动机一样产生了旋转磁场，电动机开始旋转。 启动绕组断电后，由工作绕组产生的交变脉动磁场，继续维持电动机保持方向不变的连续转动。因此，如果要让这类电动机改变转向，其处理方法与电容运转式电动机相同。 3.罩极式单相电动机。 这类电动机的定子用硅钢片叠压成具有突出形状的“凸极”，主绕组就绕在凸极上。每一极的一侧开有小槽，嵌放二次绕组——短路铜环，通常称“罩极圈”。 这类电动机依靠其结构上的这种特点形成“旋转磁场”，使转子启动。如果要改变电动机的转向，需拆下定子上凸极铁芯，调转方向再装进去，也就是把罩极圈由一侧换到另一侧，电动机的转向就会与原转向相反。 |
