单相异步电动机脉动磁场与叠加原理

本文介绍了单相异步电动机中的脉动磁场，一个脉动磁场分解为两个幅值相等、速度相同、旋转方向相反的两个磁场，并介绍了脉动磁场的叠加原理，供大家学习参考。

单相异步电动机的脉动磁场

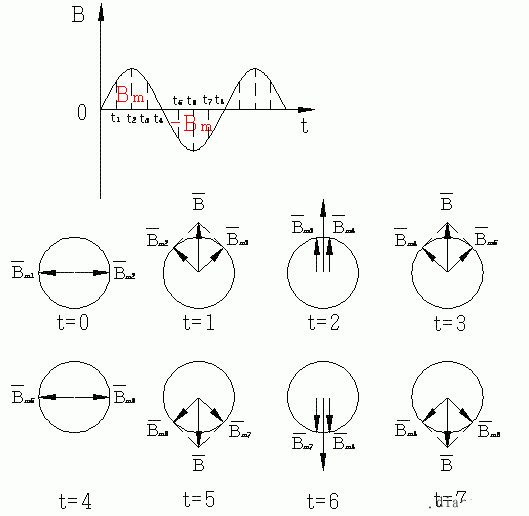

1、单相绕组电流建立的脉动磁场

一个脉动磁场分解为两个幅值相等、速度相同、旋转方向相反的两个磁场。

2、叠加原理

把一台单相异步电机可以想象成是两台完全相同、旋转方向相反的三相鼠笼式电动机同轴运行，两台三相电机的机械特性完全一样，对称于坐标原点。

当n=0时电动机的转矩为零，即电机无法启动。

结论：

1.在脉动磁场作用下的单相异步电动机没有启动能力，即启动转矩为零；

2.单相异步电动机一旦启动，它能自行加速到稳定运行状态，其旋转方向不固定，完全取决于启动时的旋转方向。
