三相电动机单相运行连接方式与电容器容量选择

有关三相电动机单相运行连接方式与电容器容量选择，分为三相绕组的三角形连接，三相绕组的星形连接二种方式，电容器的容量值的选择如表中所示。

1、三相绕组的三角形连接

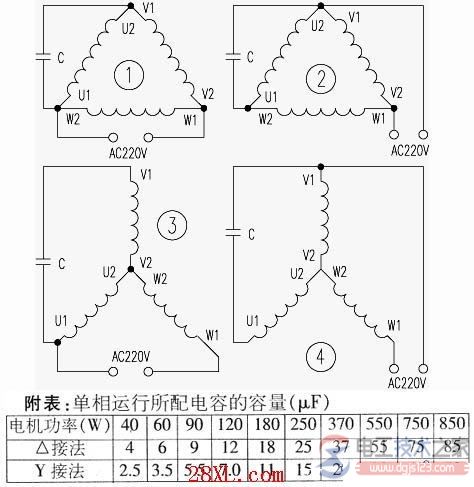

如图1，将电容器并接在三相绕组的任意一相两端(图中接在ｕ相两端)，然后220ｖ市电加在电容ｃ的一端和ｖ2与ｗ1的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。

2、三相绕组的星形连接

将电容器接在任意两个端子上(如图３中接ｖ1、ｕ1)，220ｖ市电则加在余下的端子ｗ1和电容ｃ的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从ｕ1换接到ｖ1端即可(如图4所示)。

3、电容器的容量选择

小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。

如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量ｃ(μｆ)＝ｐ(ｗ)／17，ｃ的单位是μｆ，ｐ的单位是ｗ；当用作三角形连线时，所选电容容量ｃ(μｆ)＝ｐ(ｗ)/10。

附，三相异步电机改成220v单相电机运转的问题

我想把三相异步电机改成单相的，用加什么电器材料吗？怎么改？

解答：

三相异步电动机用于单相电源的改接意义较大，方便易行，但由于单相电源一般容量较小，所以适用于1kW以下小电机且轻载启动。当三相异步电机改为单相电源使用时，其功率仅是原来的2/3。

改接方法

要把三相电机使用在单相电源上，将三相异步电动机定子绕组中的任意二相绕组线圈首先串联，再与另一相绕组并联接入电源。这时两个绕组里的磁通量在空间 上虽然有相位差，但因工作绕组和起动绕组都是接在同一电源上，如按时间来讲,电流是相同的。

因此，只有在起动绕组上串联一只电容器、电感线圈或电阻，才能使电流有相位差。

在接法上为了增大起动转矩，可用一台自耦变压器将单相电源的电压由220V升到380V，示意图如图1所示。

一般小型电动机均为Y接，对Y 接的三相异步电动机用此种方法接线，应将串入电容C的绕组接线端子接在自耦变压器起头端子上，如需改变转轴转动方向,可按图2接线。

如果不升高电压，接在220V的电源也可用此图示。因为原来接三相380V电源电压的绕组，现在用于220V电源,电压太低了，所以转矩太低。

图3接线转矩太低，若增大力矩可将移相电容串入二相绕组连在一起的线圈中，用此绕组为起动绕组，单只线圈直接接在220V电源上,见图4。

图3、图4如果需要改变转轴转动方向，可将起动绕组或运转绕组的头尾换一下就可。
