绕线式异步电动机晶闸管串级调速的原理图说明

绕线式异步电动机晶闸管串级调速

绕线式异步电动机晶闸管串级调速，是在绕线式异步电动机的转子回路中串联晶闸管逆变器，借以引入附加可调电势，从而控制电机转速的一种调速方法。

它具有良好的调速特性，并能将电动机的转差功率回馈电网，效率较高，价格较低，因此在风机和泵类负载方面获得广泛应用，在只要求电机运行在第一象限的生产机械中也获得普遍应用。

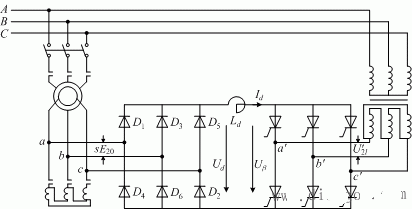

绕线式异步电动机晶闸管串级调速系统主回路接线原理图如图所示。

转子在不同的转速下感应出转差频率的电压，经一组不控的三相桥式变流器变成直流电压，此电压再经一组全控桥式变流器实现有源逆变，把电能（转差功率）馈送回电网中去。

改变逆变角的大小，即可改变馈送回电网电能的多少，从而达到改变电机转速的目的。
