单相调速电机绕组接线图与接线方法

有关单相调速电机绕组的接线图，红色表示调速绕组,绿色表示付绕组(启动绕组)，M表示主绕组单相电源接入端，学习下单相调速电机绕组的接线方法。

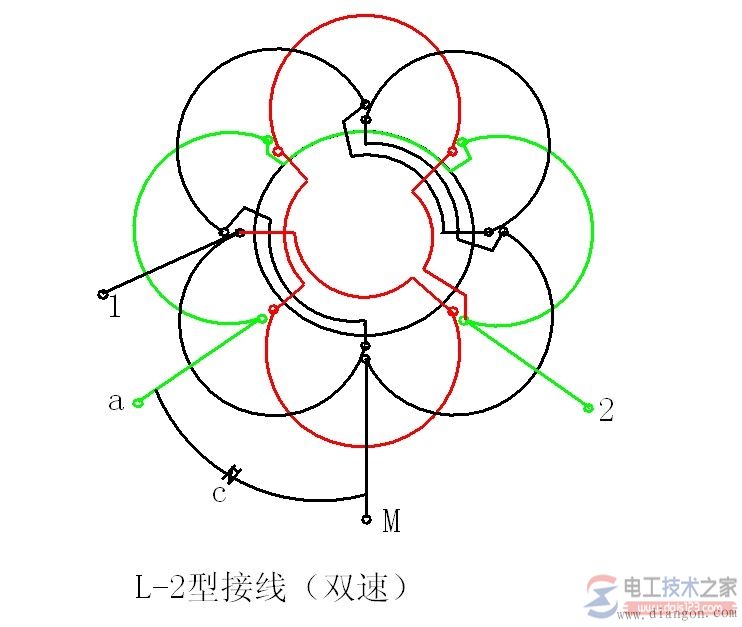

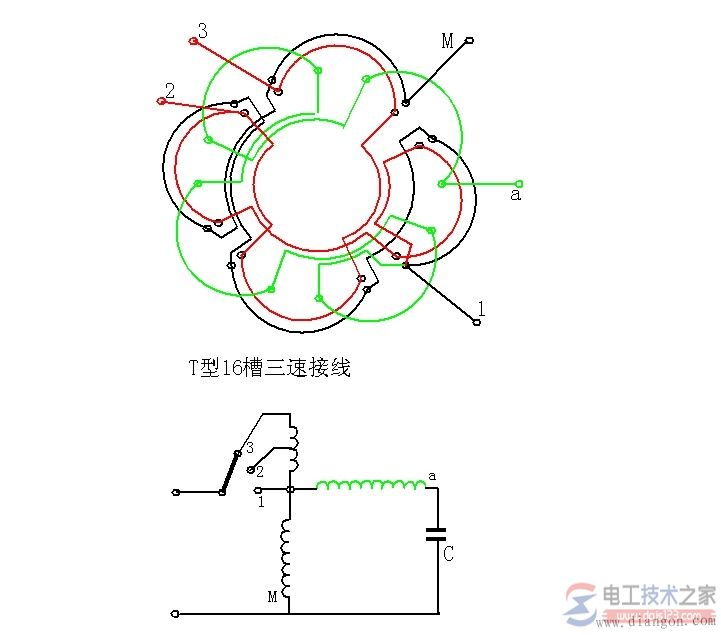

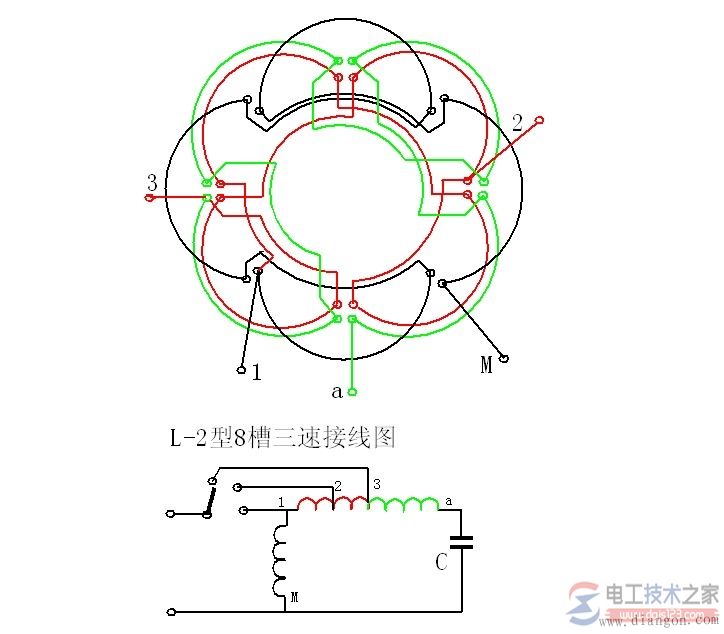

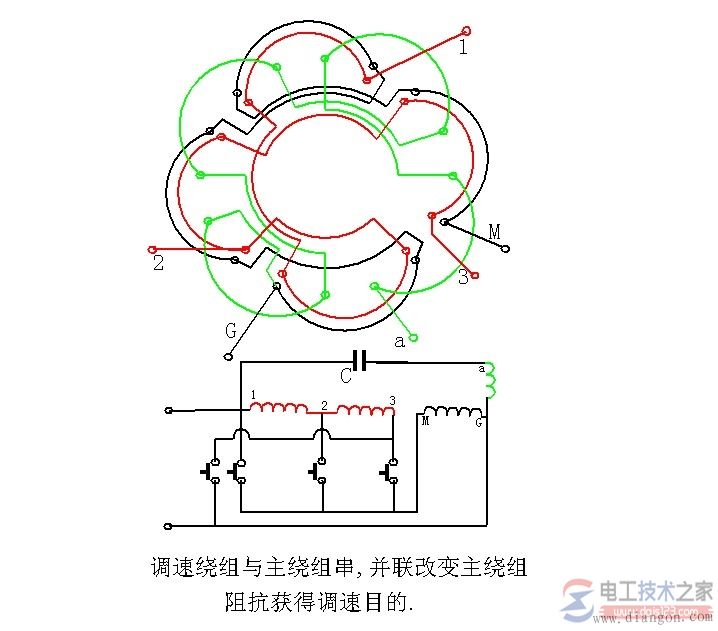

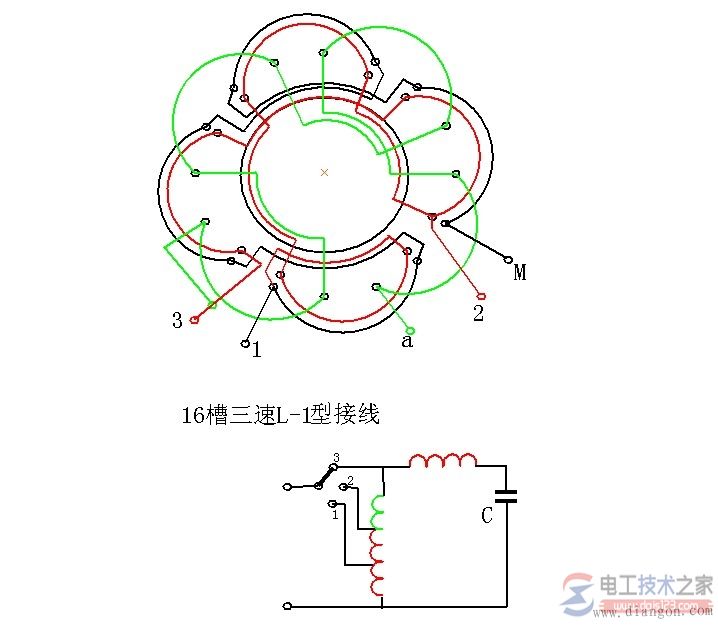

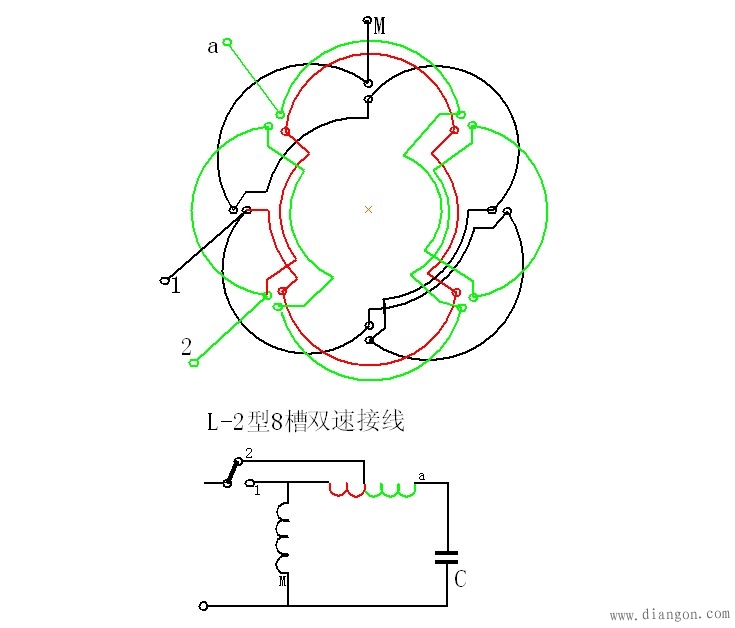

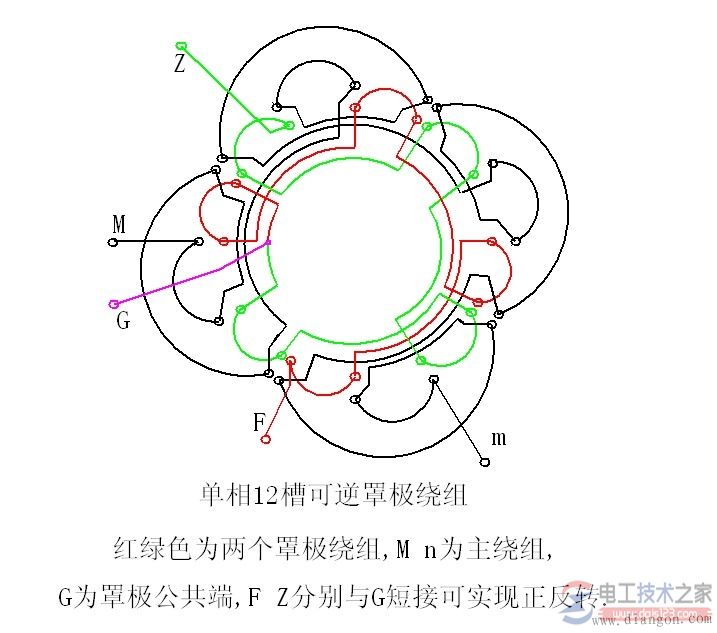

单相调速电机绕组接线图

图例说明：

1、红色表示调速绕组,绿色表示付绕组(启动绕组)。

2、M表示主绕组单相电源接入端。

3、a表示付绕组电容接入端.1.2.3分别为快,中，慢三速。

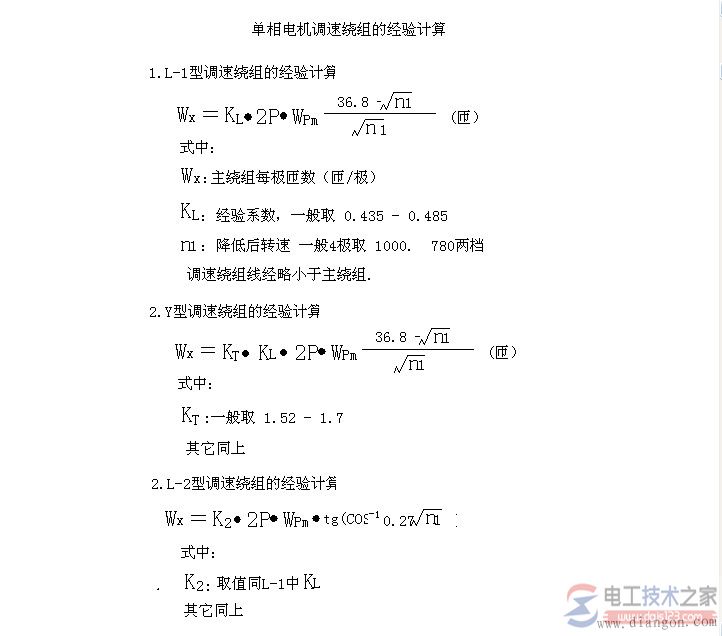

4、具有抽头调速的单相电机采用整钦法，钦线顺序先主绕组再付绕组，后调速绕组。

如图：
