220v电机怎么接线，进口220v电机的接线图看一看

分享一个220v电机的接线图，一个进口三相电机接入220v，与接入380v，其采取的接线方法自然是不一样的，这里给出一个220v电动机的接线图，供大家学习参考。

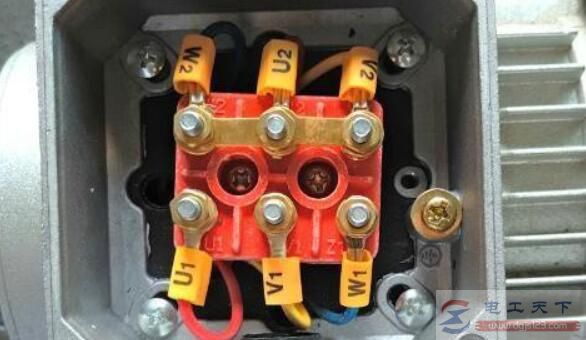

一个三相电机，接入三相380v，如果要接入三相220v时，则要把W₂-U₂-V₂之间的联片拆下来。

然后，把W₂U1、U₂V1、V₂W1用连接片连接在一起，接上三相220v电源，该电机即可正常运行。若需要改变方向，把三根线的任意两根互换就可以了。

该电机从外形上看，功率低于3千瓦，一般低于3千瓦的三相异步电动机都采用星形接法。

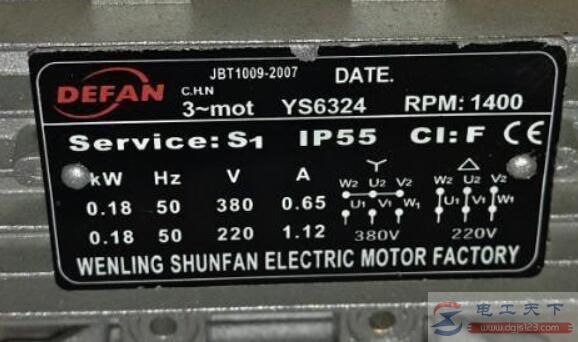

从以上电机外形来看，电机的铭牌标识很清楚，如果电源是380伏，此处说的电压是相电压，而不是线电压，则要按照星形接法来接。
