【图】三相异步电动机定子绕组线端如何连接？

有关三相异步电动机定子绕组线端怎么连接，有什么样的连接方式，包括电动机的三角形接法与星形接法，电动机所接入的电源线电压等于电动机的额定相电压，接成三角形，反之接成星形。

三相异步电动机定子绕组线端的连接方式

定子三相绕组的连接方式(Y形或△形)的选择，和普通三相负载一样，须视电源的线电压而定。

如果电动机所接入的电源线电压等于电动机的额定相电压，那么，它的绕组应该接成三角形。如果电源线的电压是电动机额定相电压的倍，那么，它的绕组应该接成星形。

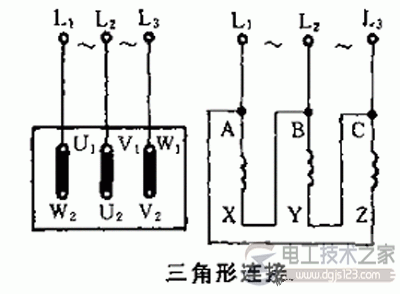

图1，三角形接法

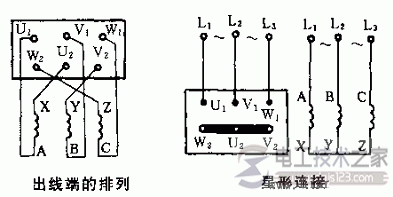

图2，星形接法
