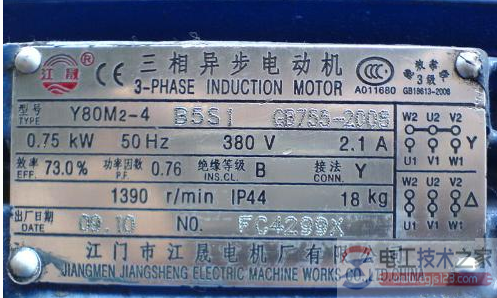

有关三相异步电动机铭牌参数规范说明,三相异步电动机的额定值刻印在每台电动机的铭牌上,主要包括电动机的型号、接法、额定功率、额定电压、额定转速等。
三相异步电动机的额定值刻印在每台电动机的铭牌上,一般包括下列几种: 1、型号: 为适应不同用途和不同工作环境的需要,电动机制成不同的系列,每种系列用各种型号表示。例如 Y 132 M- 4 Y →三相异步电动机,其中三相异步电动机的产品名称代号还有:YR为绕线式异步电动机;YB为防爆型异步电动机;YQ为高起动转距异步电动机。 132→机座中心高(mm) M →机座长度代号 4 →磁极数 2、接法: 这是指定子三相绕组的接法。 一般鼠笼式电动机的接线盒中有六根引出线,标有U1、V1 、W1、U2、V2、W2。其中:U1 U2是第一相绕组的两端;V1 V2是第二相绕组的两端;W1 W2是第三相绕组的两端。 如果U1、V1 、W1分别为三相绕组的始端(头) ,则U2、V2、W2是相应的末端(尾)。这六个引出线端在接电源之前,相互间必须正确联接。联接方法有星形(Y)联接和三角形()联接两种(下图所示)。通常三相异步电动机自3kW以下者,联接成星形;自4kW以上者, 联接成三角形。 3、额定功率PN: 是指电动机在制造厂所规定的额定情况下运行时,其输出端的机械功率,单位一般为千瓦(kW)。 对三相异步电机,其额定功率:PN=UNINηNcosN。 式中ηN和cosN分别为额定情况下的效率和功率因数。 4、额定电压UN:是指电动机额定运行时,外加于定子绕组上的线电压,单位为伏(V)。 一般规定电动机的工作电压不应高于或低于额定值的5%。 当工作电压高于额定值时,磁通将增大,将使励磁电流大大增加,电流大于额定电流,使绕组发热。 |
