三相直流电机Y联结控制驱动电路与换相方式

有关三相直流电机Y联结控制驱动电路与换相方式，采用三相全控电路，三相全控电路有两两换相和三三换相两种方式的区别。

三相半控电路结构简单，但电动机本体的利用率很低，每个绕组只通电1/3周期，没有得到充分的利用，而且在运行中转矩波动较大。

在要求较高的场合，一般均采用如图1所示的三相全控电路。

三相全控电路有两两换相和三三换相两种方式

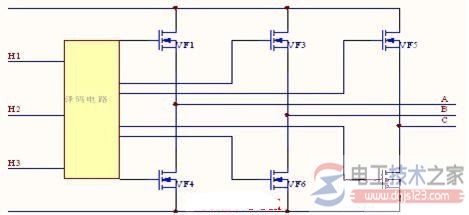

图1 三相全控电路

在该电路中，电动机的三相绕组为Y联结。

如采用两两通电方式，当电流从功率管VF1和VF2导通时，电流从VF1流入A相绕组，再从C相绕组经VF2流回到电源。如果认定流入绕组的电流所产生的转矩为正，那么从绕组所产生的转矩为负，他们合成的转矩大小为 ，方向在Ta和-Tc角平分线上。
