接触器控制双速电动机的电路接线图

时间：2022-12-11来源：佚名

有关接触器控制双速电动机的电路图，用按钮和接触器来控制电动机高速、低速控制线路，SB1、 KM1控制电动机低速运行，SB2、 KM2、KM3控制电动机高速运行。

接触器控制双速电动机电路图

接触器控制双速电动机电路，即用按钮和接触器来控制电动机高速、低速控制线路，其中SB1、 KM1控制电动机低速运行；SB2、 KM2、KM3控制电动机高速运行。

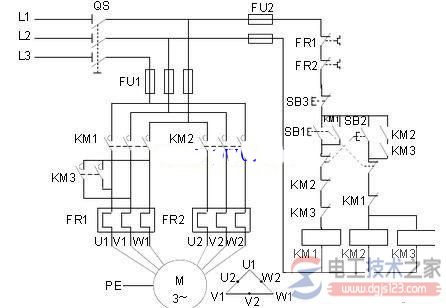

接触器控制双速电动机的电路接线图

图1，接触器控制双速电动机电路图
