防爆电机绝缘结构与绝缘处理的目的与方法

有关防爆电机绝缘的结构组成，YB-315L1-8(90kw)电机绝缘结构，防爆电机绝缘处理的目的，用于提高电机绝缘的耐潮性能、电机绝缘的耐热性等，以及防爆电机绝缘的处理方法。

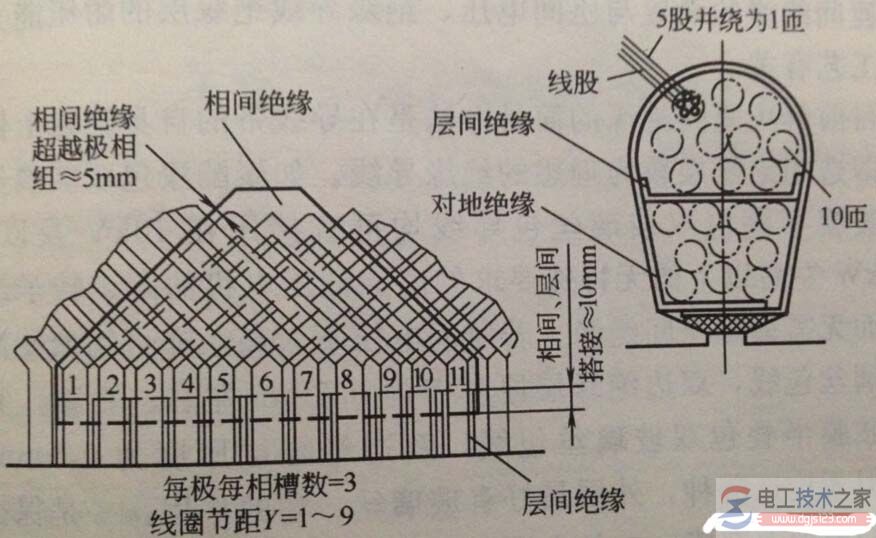

图1：YB-315L1-8(90kw)电机绝缘结构

电机绝缘由股间、匝间、层间、相向、对地及嵌线形成绕组后浸的绝缘漆构成。

当功率较大一点，仍选用单根导线时，电密就要高，则要增加根数，即采用多股并绕的办法增加导线截面积，以降低电密。如YB系列90kw，8极电机则采用5根φ1.4的漆包线并绕。

匝数则由贴心的尺寸按照磁密的允许范围求得。除上列5处绝缘外，还有绕组端部及引接线的绝缘，以及高压小功率电机采用“双排串”绕圈时的排间绝缘。

1、提高电机绝缘的耐潮性能。
