三相电动机直接启动控制线路的功能图解

有关三相电动机直接启动控制线路图的说明，按下启动按钮，KM线圈得电,KM常开辅助触点自锁，电机运行，按下停止按钮，KM线圈失点，辅助触点复位，电机停止。

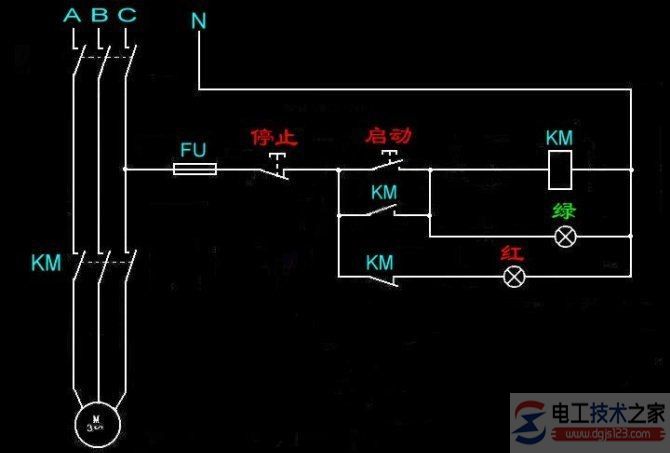

一、三相电动机直接启动控制线路图

如下：

按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；

按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。

二、三相异步电动机直接启动控制电路

电动机直接启动即启动时直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％∽30％时，都可以直接启动。

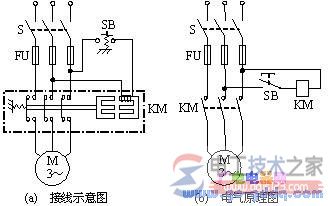

1)点动控制

合上开关S，三相电源被引入控制电路，但电动机还不能起动。按下按钮SB，接触器KM线圈通电，衔铁吸合，常开主触点接通，电动机定子接入三相电源起动运转。松开按钮SB，KM线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。

2)直接起动控制

(1)起动过程。

按下起动按钮SB1，接触器KM线圈通电，与SB1并联的KM的辅助常开触点闭合，以保证松开按钮SBl后KM线圈持续通电，串联在电动机回路中的KM的主触点持续闭合，电动机连续运转，从而实现连续运转控制。

(2)停止过程。

按下停止按钮SB2，接触器KM线圈断电，与SB1并联的KM的辅助常开触点断开，以保证松开按钮SB2后KM线圈持续失电，串联在电动机回路中的KM的主触点持续断开，电动机停转。

与SB1并联的KM的辅助常开触点的这种作用称为自锁。

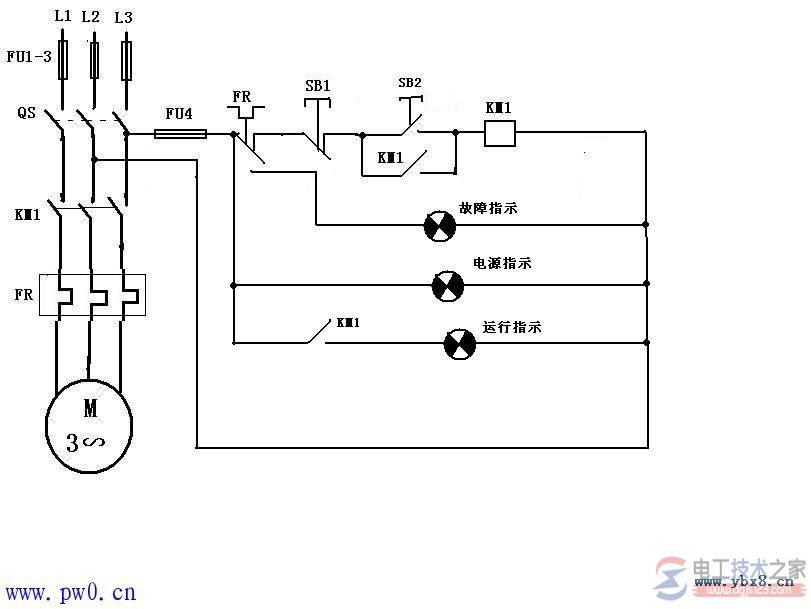

图1，控制电路还可实现短路保护、过载保护和零压保护。

起短路保护的是串接在主电路中的熔断器FU。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。

起过载保护的是热继电器FR。

当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM线圈断电，串联在电动机回路中的KM的主触点断开，电动机停转。同时KM辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下FR的复位按钮，使FR的常闭触点复位(闭合)即可。

起零压(或欠压)保护的是接触器KM本身。当电源暂时断电或电压严重下降时，接触器KM线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。‘’

附1，三相电动机直接启动控制线路图

如下：
