双电动机自动切换控制接线图及原理分析

有关双电动机自动切换控制接线图及原理，双电动机自动切换控制的接线方法，KM1的辅助常闭触点KM1(1-2)断开，使接触器KM2不能得电，实现互锁控制，电路中的两个压力继电器触点KP1、KP2的作用。

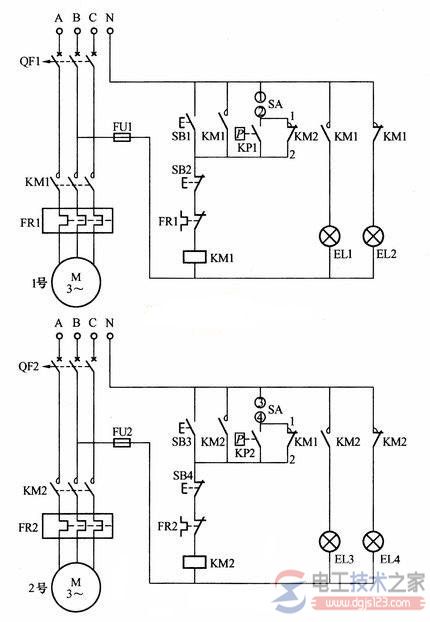

若以电动机M1为工作电机，M2为备用电机，当合上断路器QF1，按下起动按钮SB1时，接触器KM1得电吸合并自锁，电动机Ml开始起动运转，同时KM1的辅助常开触点闭合，使运行指示灯EL1亮，KM1的辅助常闭触点断开，使停止运行指示灯EI2灭。

另外，KM1的辅助常闭触点KM1(1-2)断开，使接触器KM2不能得电，实现互锁控制。

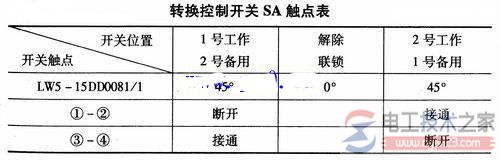

此时将转换开关SA由0位置于Ml工作，M2备用位置，见图表。

SA的触点SA(①-②）断开，SA(③-④）接通，为M2自动起动做好准备。

当M1因故障停机（也可手动操作停机）时，KM1的辅助触点断开运行指示灯ELI，(电工天下)接通停止指示灯E12，同时KM1的另一对辅助触点KM1 (1-2)闭合，电流经SA的（③-④）、KM1(1 -2)、SB4、KM2线圈、FR2形成电流回路，使KM2得电吸合并自锁，M2电动机得电自动起动，相应指示灯EL3亮，EI4灭。
