三相异步电动机降压启动控制方式详解

有关三相异步电动机降压启动控制的几种方式，介绍了三相异步电动机降压启动的方法，延边三角形降压启动，星形——三角形降压启动控制，三相绕线式异步电动机启动控制等。

三相异步电动机降压启动的控制方式

一、三相异步电动机降压启动的方法

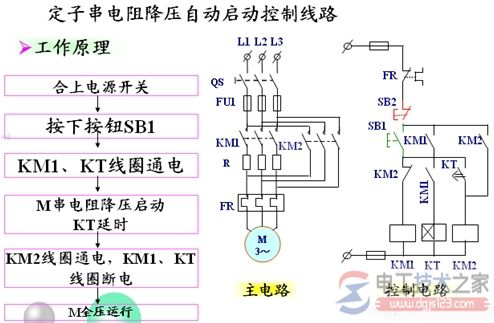

定子绕组串电阻（电抗）启动

自耦变压器降压启动

Y—△降压启动

延边三角形降压启动

二、三相异步电动机降压启动的实质

启动时减小加在定子绕组上的电压，以减小起动电流；启动后再将电压恢复到额定值，电动机进入正常工作状态。

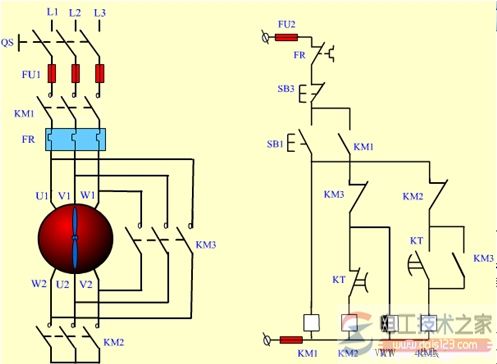

星形——三角形降压启动控制

电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

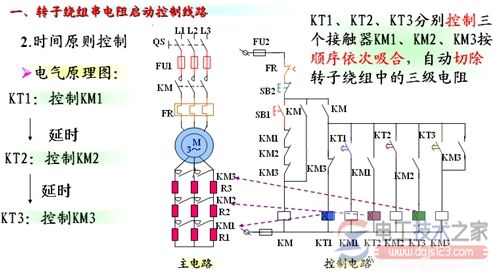

三相绕线式异步电动机启动控制

1.绕线异步电动机的优点：在转子绕组中串接电阻来改善电动机的机械特性，从而达到减小启动电流、增大启动转矩及平滑调速之目的。

2.绕线异步电动机降压启动原理：起动时，在转子回路中串入三相起动变阻器，并把起动电阻调到最大值，以减小起动电流，增大起动转矩。

随着电动机转速的升高，起动电阻逐级减小。起动完毕后，起动电阻减小到零，转子绕组被短接，电动机在额定状态下运行。

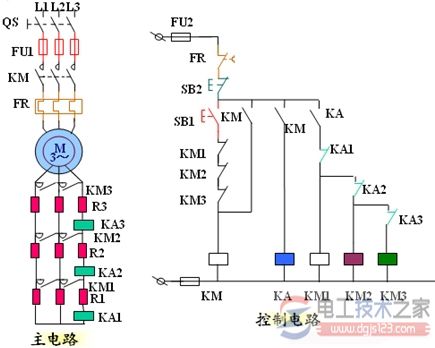

电流原则控制

电流原则控制：电动机启动时转子电流最大，KA1、KA2、KA3都吸合，其常闭触头都打开，KM1、KM2、KM3主触头处于断开状态，全部启动电阻均串接在转子绕组中。

电动机启动时转子电流最大，KA1、KA2、KA3都吸合，其常闭触头都打开，KM1、KM2、KM3主触头处于断开状态，全部启动电阻均串接在转子绕组中。

电动机转速逐渐升高，转子电流逐渐减小，当电流减小至KA1的释放电流时，KA1首先释放，其常闭触头复位，使接触器KM1得电主触头闭合，切除第一级电阻R1。

R1被切除后，转子电流重新增大，电动机转速继续升高，转子电流又减小，当减小至KA2的释放电流时，KA2释放，KA2的常闭触头复位，KM2线圈得电主触头闭合，第二级电阻R2被切除，同理，切除第三级电阻，全部电阻被切除，电动机启动完毕，进入正常运行状态。
