【图】异步电机双层绕组(双层叠绕组和波绕组)方法与步骤

有关异步电机双层绕组方法，包括双层叠绕组和波绕组，线圈组之间的连线，连接每相绕组，连接每相绕组等，一起来了解下。

异步电机的双层绕组方法

举例： Z1=24槽， 2p=4极， 一般用短距，m=3 相。

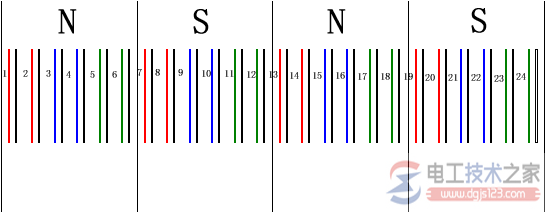

根据电势星形图分极分相:(看图1) 注：在双层绕组中电势星形图中的编号只代表上层边的元件号！！

将总槽数按给定的极数均匀分开(N,S极 相邻分布)并标记假设的感应电势方向； 将每个极域的槽数按三相均匀分开。三相在空间错开120电角度。

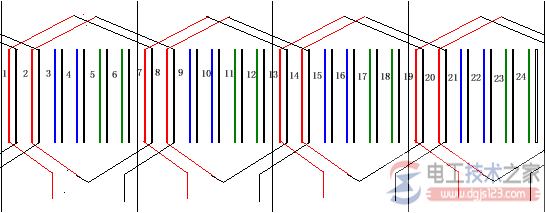

线圈组之间的连线(看图2)

根据给定的线圈节距连线圈(上层边与下层边合一个线圈)

以上层边所在槽号标记线圈编号。

将同一极域内属于同一相的某两个圈边连成一个线圈，而

q个线圈就构成一个线圈组。

将同一极域内属于同一相的q个线圈连成一个线圈组(共有多少个线圈组？)

以上连接应符合电势相加原则

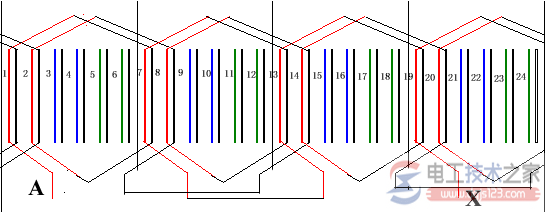

连接每相绕组：(看图3)

将属于同一相的2p个线圈组连成一相绕组，并标记首尾端。 串联或并联时，要符合电势相加原则。

按照同样的方法连接其他两相。

连三相绕组

将三个构造好的单相绕组连成完整的三相绕组 △接法或者Y接法

10kW以上的电机一般采用双层绕组
