三相异步电动机相电流线电流关系图解

有关三相异步电动机相电流与线电流的关系，三相异步电动机星角启动相电流、线电流之间的关系，电动机星—三角工作方式下电动机相电流、线电流之间的关系等。

三相异步电动机相电流线电流的关系

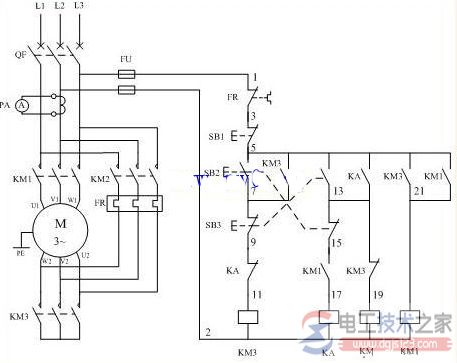

三相异步电动机星角启动相电流、线电流之间的关系： 55KW电机的星三角启动为什么只需要选 LC1- D6511M5C，LC1-D6511M5C，LC1-D4011M5C接触器？电动机额定电流为100多安培?

电动机星—三角工作方式下电动机相电流、线电流之间的关系：

1、三角形工作时，相电流I(相)=U(N)/Z Z为每相绕组的电抗

线电流I(线)=I(相)*√3 U(N)为电网电压

2、星形工作时，线电流I（线）’=相电流I（相）’= U（N）/√3/Z

对于正常工作为三角形工作的电动机，它的额定电流即为三角形工作时的线电流，如果此电机处于星形工作时，它的工作电流 即

线电流I（线）’=相电流I（相）’

= U（N）/√3/Z

= I（相）/√3

= I（线）/√3/√3

= I（线）/3

即星形工作时的线电流为三角形工作时的线电流的1/3。

55KW电动机的额定电流约为105A，若将主接触器、三角接触器都接于相线回路，三角形工作时它们所流过的电流为额定电流的1/√3 ，约为105/√3=60A，选用65A的接触器已经够了。

而星形工作时的工作电流为电动机额定电流的1/3，即105/3=35A，选用40A的接触器也够了。

以上为电动机星—三角工作交流接触器选择的方法。

热继电器选择：热继电器接于相线回路按额定电流的1/√3大小设定，本例中为

105/√3=60A

星星接法优点：不破坏负载平衡，缺点：电阻大。

三角接法优点：电阻小，缺点：如果绕组不一样，或者某个坏了，则破坏三相间的负载平衡。
