三相异步电动机接触器联锁的正反转控制原理解析

有关三相异步电动机接触器联锁的正反转控制，三相异步电动机的正反转控制方式、三相异步电动机正反转控制的安全措施、接触器联锁的正反转控制线路的工作原理等知识。

一、三相异步电动机的正反转控制

电动机的正反转控制线路的主电路

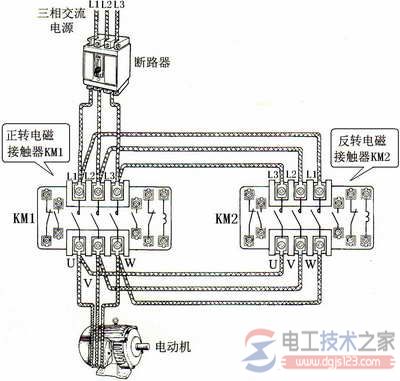

图中使用了2个分别用于正转和反转的电磁接触器KM1、KM2，对这个电动机进行电源电压相的调换。

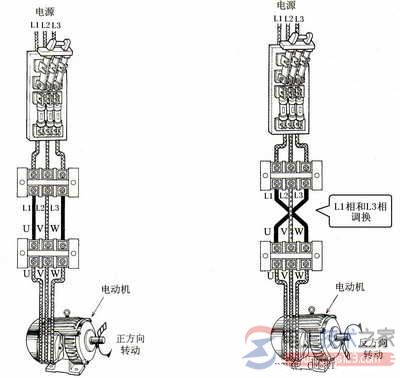

此时，如果正转用电磁接触器KM1，电源和电动机通过接触器KM1主触头，使L1相和U相、L2相和V相、L3相和W相对应连接，所以电动机正向转动。

如果接触器KM2动作，电源和电动机通过KM2主触头，使L1相和W相、L2相和V相、L3相和U相分别对应连接，因为L1相和L3相交换，所以电动机反向转动。

二、三相异步电动机正反转控制的安全措施

正转用接触器和反转用接触器同时动作的情况

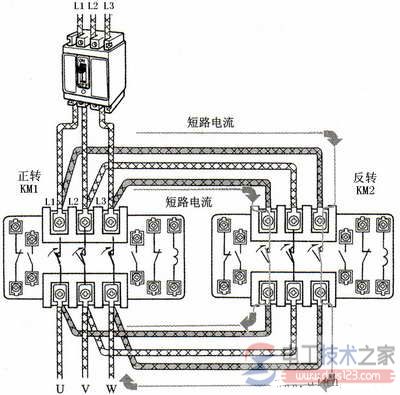

电动机的正反转控制操作中，如果错误地使正转用电磁接触器和反转用电磁接触器同时动作，形成一个闭合电路后会怎么样呢?三相电源的L1相和L3相的线间电压，通过反转电磁接触器的主触头，形成了完全短路的状态，所以会有大的短路电流流过，烧坏电路。

因此，为了防止两相电源短路事故，接触器KM1和KM2的主触头决不允许同时闭合。

三相异步电动机接触器联锁的正反转控制线路

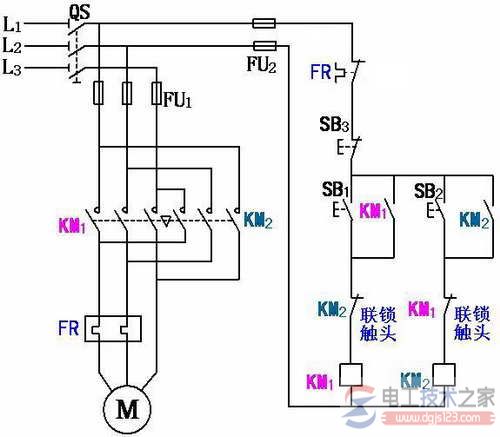

如上图所示三相异步电动机接触器联锁的正反转控制的电气原理图，(电工技术之家 www.gdzrlj.com)为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。

当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。

同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
