三相双速电机接线图及接线注意事项
|
分享下三相双速电机的接线图，双速风机及星三角启动的接线方式，接线前的检查及准备，单速电机的接线与双速电机的接线，以及相关注意事项等。 三相双速电机的接线图应机械对电机的要求及电机自身的需要，三相双速电机的应用已非常广泛。 双速风机及星三角启动 所谓双速就是改变电机的接线方式：当星形连接时，电流小、功率小、转速低；当三角形连接时，电流大、功率大、转速高。 因当三角形连接时的电流比星形连接时的电流大得多，所以三角形连接时的电机的温度也比星形连接时的温度高。而电机的耐温是由电机的绝缘等级决定的，各电机有不同的绝缘等级。 因此，并非所有的电机都能作星三角连接，要视电机的特性而定，要根据电机的说明书或铭牌而定。 电机绕组的基本形式：电机有三个相隔120°的绕组，每个绕组有二个线头。按相同的顺序方向，将三个绕组的相应线头定号为（1），另三个线头定号为（2），将三个绕组的代码编为U、V、W。就得到了U1-U2、V1-V2、W1-W2六个线头。显见U、V、W和1、2都是自定义的。 一、接线前的检查及准备： 1、新的配套设备，因出厂前已根据机械的转向，调整好了接线位置，所以不宜再变动。 2、当电机的线头被搞乱或标识不全时，可以看颜色，同一颜色的，一头是1，另一头肯定就是2。如同一色线头上连1、2都没有，这本身就是不合格产品，可拒绝安装。当然用测试仪表（或小功率电机试通电）也能分辩出来的。3、电机接线盒内有二排（各三个）接线桩，并备有三块短接片，将U1、V1、W1三个线头按顺序套进上排的三个接线桩。将W2、U2、V2三个线头套进下排的三个接线桩。注意上下不要套同一色线（可以W2、U2、V2或V2、W2、U2、）。 二、单速电机的接线： 1、星形连接（低速）：将黄绿红控制线接到上排的U1、V1、W1的三个接线桩上压紧。将下排三个接线桩用短接片（横向）短路。 2、三角形连接（高速）：将这三块短接片都（竖向）套在上下二排的接线桩之间。再将黄绿红控制线接到上排的U1、V1、W1的三个接线桩上压紧。 三、双速电机的接线： 双速控制箱内有三个KM，KM3是公认的短路接触器，从箱内可看到一端被短路的就是KM3。而KM1和KM2，各生产厂有不同的编号，有的把主接触器叫做KM1，有的把主接触器叫做KM2。主接触器不论是高速还是低速都是闭合的，（我们就设KM1为主接触器吧）。 这样KM2与KM3就成了联动切换器了。而KM3是接在KM2下的，从箱内可以查看到，同时也能确定这只是KM2。（电工天下 www.gdzrlj.com）KM2和KM3在电机运行中只能有一只是闭合的，否则就是短路。（因为KM3是短接的，二只都闭合，KM3就把KM2也短路了） 先要核对二根电缆在控制箱内接线是否正确，尤其是相位（左起黄绿红）。 将电机内的三块短接片全部取掉，把从KM1出来的控制线直接按黄绿红接到上排的U1、V1、W1的三个接线桩上压紧。把从KM2接出来的控制线按黄绿红接到W2、U2、V2的三个接线桩上压紧。这样三相双速电机的接线就基本完成了。（有的厂方接线图上把从KM1接出来的控制线接到W2、U2、V2上，这也没关系，因为这本身就是自定义，只要了解原理就行了。） 如分不清从哪里出来的，（经过穿管敷桥架，有可能分不清），也没事，随意把那根电缆接在上排或下排桩上。随意接对高速档无影响，因为三角形连接时，各相对其对应的二个线头的连接和顺序是不会变的，所以它的转向也不会变。但随意接对低速档有影响，因为原W2、U2、V2是中性点，现在U1、V1、W1成了中性点，造成反转。就是说当高速和低速的转向不一时，将二根电缆在接线盒内对换一下，就能转向相同。当然也可以调整线头。 最后确定转向是否符合要求，如反转了，最方便的是在电源端对换二根相线。但如为了相色对齐A黄B绿C红，不宜在控制箱内换，也可在接线盒内对换，二组一起对换同二根相线或线头。 四、双速电机接线的注意事项： 1、同一根电缆上的线必须接在同一编号上的三根电机线头上。（一排三桩上都为编号1、或都为编号2）。否则就成二相产生的磁场顺时针转，一相产生的磁场逆时针转，电机不会转。 2、二根电缆上的同一色线，切莫接在电机的同一颜色的二根线头上。例如二根电缆上的二根红色线（C相），都接在电机的U1、U2上，这就是将C相电都接在了U绕组上的两端。如AB相也是这么接的，当三角形连接时，电机内就没有通路，不会转动。如AB相交叉接在另二个绕组上，时间一长，就把电机烧了。 除这2点，都没事，随你怎么变换，无非是一个转向问题。值得一提的是，试验转向时，宜用手工操作，尤其是星三角启动的电机，如用自动档试转向，万一高低速转向不一，试想，原本它从静止到正常运行都有一定的问题，让它从逆向运转反转到正常运行，它可受不了。 五、双速电机接线图控制原理调速原理 根据三相异步电动机的转速公式：n1=60f/p。 三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机 变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。 下图双速电机接线图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。∴转速比＝2／1＝2。

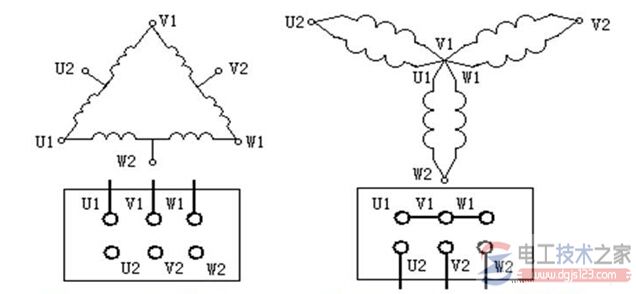

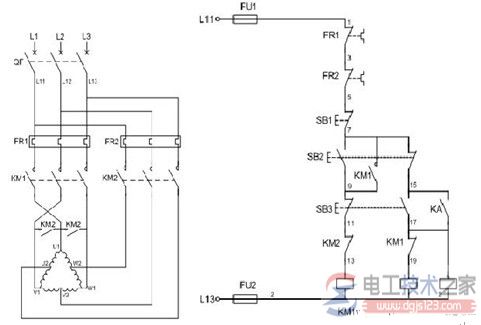

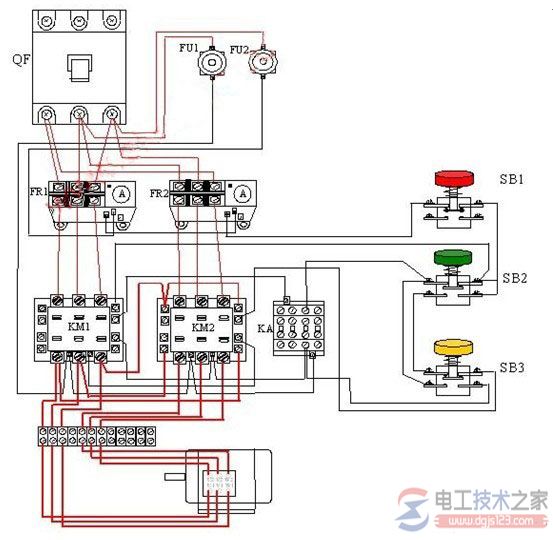

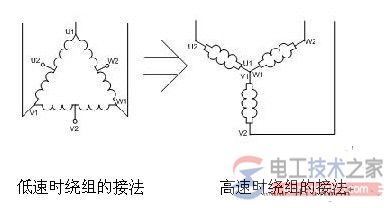

六、控制电路分析（双速电机接线图如下图） 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。 七、双速电机定子接线图
