【图】CH7555电动机启动电路图的接线方式

有关CH7555电动机启动电路图的接线方式，CH7555构成的电动机启动时，两路熔断器同时作用，确保不会被烧断，当启动结束后，一路熔断器自动断开，使电动机得到保护。

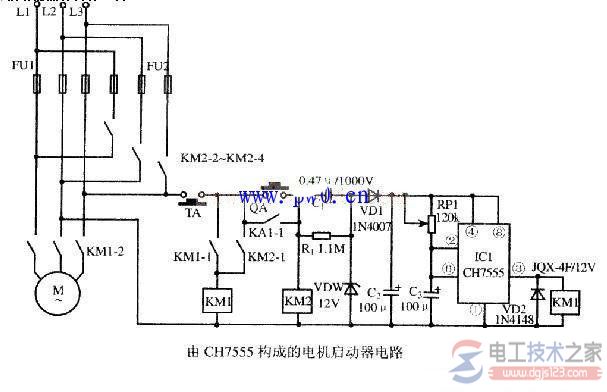

CH7555电动机启动电路图

如下：

CH7555构成的电动机启动时，两路熔断器可同时起作用，以确保不会被烧断；

当启动结束后，一路熔断器自动断开，只有与电动机额定电流相适应的一路熔断器接于电路，由此可以有效地使电动机得到保护。
