电动机自锁单向持续运转与点动运转的电路图

有关电动机自锁单向持续运转与点动运转的电路图，电动机做断续旋转与电动机单向持续运转的电路接线图，点动、单向启动混合控制电路的工作方式。

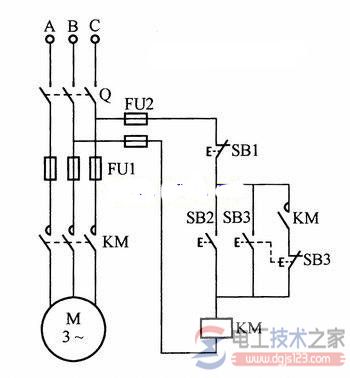

一款点动、单向启动混合控制电路，它既能使电动机做断续旋转（按下按钮转动，松开按钮停止），又能使电动机单向持续运转（利用“自锁”实现）。

1、自锁单向持续运转：合上电源开关，按下启动按钮SB2，接触器KM通电并吸合，KM主触点闭合，同时KM辅助触点也闭合自锁，主电路和控制电路被接通，电动机做单向持续转动。
