起动三相同步电动机的步骤_励磁绕组的处理方法

有关起动三相同步电动机的步骤，同步电动机异步起动时，励磁绕组不能开路，同步电动机几乎全部采用异步起动方法，三相同步电动机的起动步骤说明。

励磁绕组的处理方法

同步电动机转子直流励磁，不能自行起动，起动方法分同步起动和异步起动。

同步起动由另一辅助电动机将同步电动机拖至同步转速，接上电源同时进行励磁，由定转子磁场牵入同步。

同步电动机几乎全部采用异步起动方法，电动机转子磁极极靴处必须装有笼型起动绕组，根据异步电动机原理起动，待转速接近同步转速，再加入励磁，使转子牵入同步，牵入同步后，起动绕组与旋转磁场无相对切割运动、失去作用。

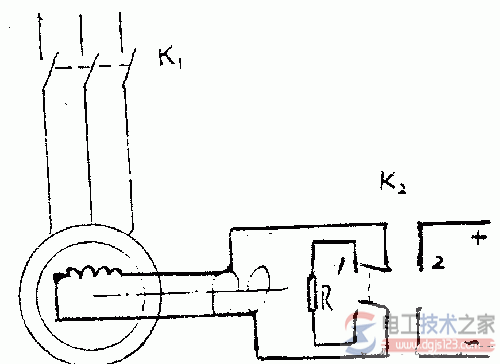

同步电动机异步起动时，励磁绕组不能开路，因为励磁绕组匝数多，起动时如开路励磁绕组切割旋磁场产生高电压，容易击穿绕组绝缘和引起人身触电事故，但也不能短路、这样会使定子起动电流增加很多，起动时应将励磁绕组通过一个电阻 R 接通，电阻 R 的大小应为励磁绕组本身电阻的5-10 倍，转速接近同步转速时，拆除电阻 R 同时加入励磁电源，起动时按下图接线。

起动步骤：

(1)起动前 K2 接位置 1 励磁绕组与电阻 R 接成回路。

(2)降压异步起动。

(3)当 n ≈ n 。电压升至额定值。

(4)K2 接位置 2 加上直流励磁。
