电动机三相绕组绝缘的检测方法

有关电动机三相绕组绝缘的检测方法，利用一个220V/100W的白炽灯泡，按本文提供的电路图，检测电动机三相绕组的绝缘是否正常。

电动机三相绕组绝缘是否正常

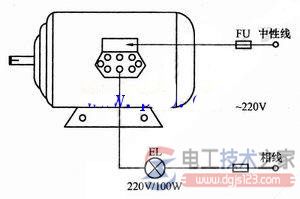

利用一个220V/100W的白炽灯泡，接成如下图所示电路，即可检测电动机三相绕组的绝缘是否正常。

接线时，220V交流电源的相线经灯泡与电动机绕组串联，电源的中性线接在电动机壳上。

通电1分钟后，若灯泡仍然不亮，则说明绕组绝缘强度符合要求；如果灯泡发暗红色，说明绕组绝缘强度降低；如果灯泡能正常发光，则表明该绕组对机壳短路，必须进行检修。

用以上方法逐一检查三相绕组。
