电动机旋转磁场的旋转方向

有关电动机旋转磁场的旋转方向，旋转方向取决于三相电流的相序，改变电机的旋转方向，通过改变相序来完成。

电动机旋转磁场的旋转方向

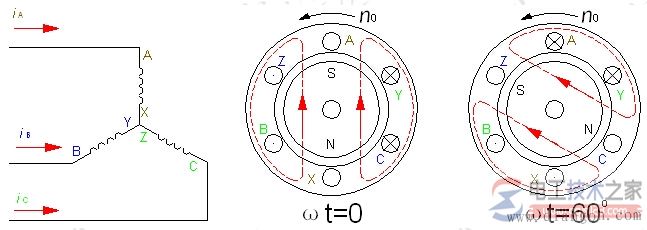

如下图：

旋转磁场的旋转方向是由什么决定的?

动力电动机磁场旋转方向由三相电序号决定,单相由电容产生的90度初相角有关.电瓶产生的电动机磁场旋转方向,由电枢的电流方向或电枢旋转方向决定。

旋转磁场的旋转方向

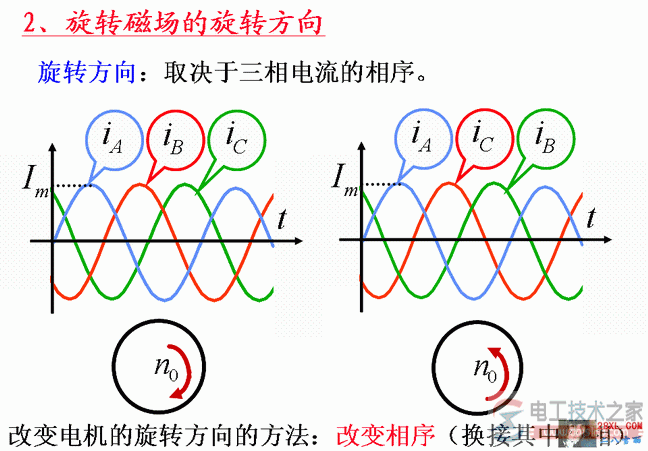

旋转磁场的旋转方向，取决于三相电流的相序。

任意调换两根电源进线，如图所示。

结论：任意调换两根电源进线，则旋转磁场反转。

附1，旋转磁场产生原理及旋转磁场的方向

旋转磁场产生原理及旋转磁场的方向

1、旋转磁场产生原理

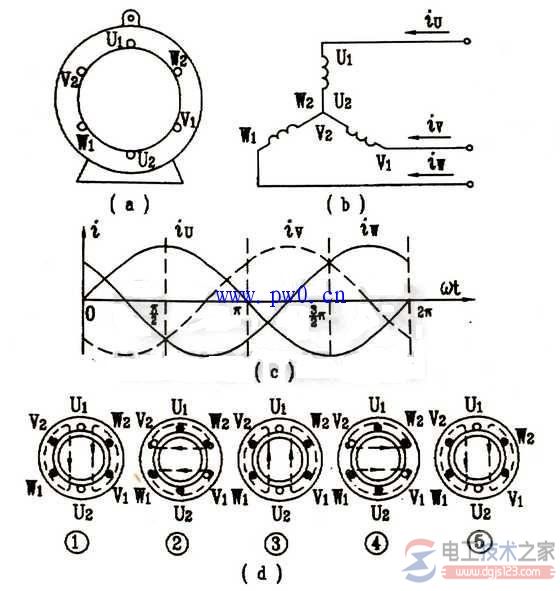

三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W，各相绕组在空间上互差120°电角度，如下图所示，向这三相绕组通入对称的三相交流电，如图(b)(c)所示。下面我们以两极电动机为例说明电流在不同时刻时，磁场在空间的位置。

下图(b)所示，假设电流的瞬时值为正时是从各绕组的首端流入，(用〇中间加个×表示)，末端流出(用“⊙”表示)，当电流为负值时，于此相反。

在ωt=0的瞬间，iu=0，iv为负值，iw为正值，如图(c)所示，则V相电流从V2流进，V1流出，而W相电流从W1流进，W2流出。利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向，如图(d)①所示。可见这时的合成磁场是一对磁极，磁场方向与纵轴线方向为一致，上方式北极，下方是南极。

在ωt=π/2时，经过了四分之一周期，iu由零变为最大值，电流由首端U1流入，末端U2流出；iv仍为负值，U相电流方向与(1)时一样；iw也变为负值，W相电流由W1流出，W2流入，其合成磁场方向如图(d)②所示，可见磁场方向已经较ωt=0时按顺时针方向转过90°。

应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场，分别如图(d)③ ④ ⑤ 所示，由图中可明显地看出磁场的方向逐步按顺时针方向旋转，共计转过360°，即旋转了一周。

a)简化的三相绕组分布图

b)按星形连接的三相绕组接通三相电源

c)三相对称电流波形图

d)两极绕组的旋转磁场

由此可以得出如下结论：在三相交流电动机定子上布置有结构完全相在空间位置各相差120度电角度的三相绕组，分别接入三相对称交流电，则在定子与转子间所产生的合成磁场是沿定子内圆旋转的，我们称此为旋转磁场。

由上图可以看出，三相交流电按U-V-W相序变化，则产生的旋转磁场在空间上以顺时针方向旋转。

若我们任意对调电动机两相绕组的电流相许，如：U-W-V相序，则由理论分析和实践证明，产生的旋转磁场以逆时针方向旋转。

旋转磁场的旋转方向取决于通入绕组中的三相交流电源的相序，只要任意对调电动机的相序，则可改变旋转磁场的方向。
