三相异步电动机定子绕组的检查方法图解

有关三相异步电动机定子绕组的首尾端判别方法，用万用表检查，判断各相绕组的两个出线端，判断首尾端，也可以用低压交流电源法，判断异步电动机定子绕组的首尾端。

1、用万用表检查方法之一

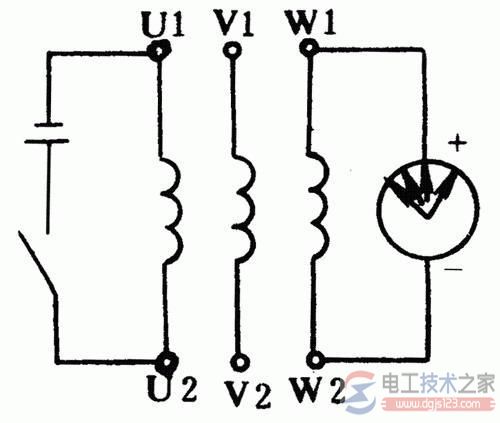

图1万用表检查方法之一

①判断各相绕组的两个出线端。

用万用表电阻档分清三相绕组各相的两个线头，并进行假设编号。按图1-1的方法接线。

②判断首尾端。

注视万用表(微安档)指针摆动的方向，合上开关瞬间，若指针摆向大于0的一边，则接电池正极的线头与万用表负极所接的线头同为首端或尾端。如指针反向摆动，则接电池正极的线头与万用表正极所接的线头同为首端或尾端。

③再将电池和开关接另一相两个线头，进行测试，就可正确判别各相的首尾端。

2、用万用表检查方法之二

①判断各相绕组的两个出线端。

用万用表电阻档分清三相绕组各相的两个线头。

②给各相绕组假设编号为U1、U2、V1、V2和W1、W2。
