正反向双向调速直流电机驱动电路图的性能指标

有关正反向双向调速直流电机驱动电路图的性能指标，PWM调速的直流电机驱动电路，输出电流和电压范围，对控制输入端的影响，三极管驱动部分，PWM调速的实现等。

对于PWM调速的直流电机驱动电路，主要考虑以下性能指标：

1、输出电流和电压范围。

它决定着电路能驱动多大功率的电机；

2、效率。

高的效率不仅意味着节省电源，也会减少驱动电路的发热。

提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通(H桥电路可能出现的一个问题，即两个功率器件同时导通使电源短路)入手；

3、对控制输入端的影响。

功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离；

4、对电源的影响。

共态导通可以引起电源电压的瞬间下降造成高频电源污染，大电流可能导致地线电位浮动；

5、可靠性。

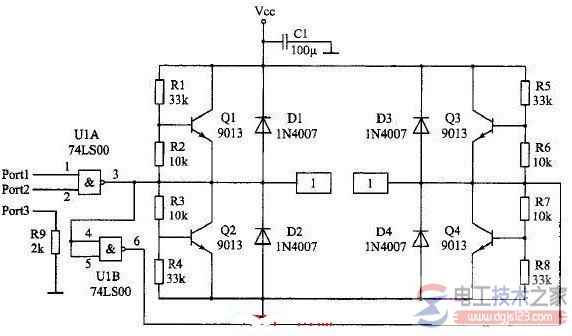

电机驱动电路应该尽可能做到：无论加上何种控制信号，何种无源负载，电路都是安全的。一种可调速的双向直流电机驱动电路，电路如附图所示。

图1，输入与电平转换部分
