有关异步电机单层绕组的接线方法，画出电势星形图，根据电势星形图分极分相，连线圈和线圈组，连三相绕组，等元件式整距叠绕组等操作。

构造方法和步骤(举例：Z1=24,2p=4,整距,m=3)

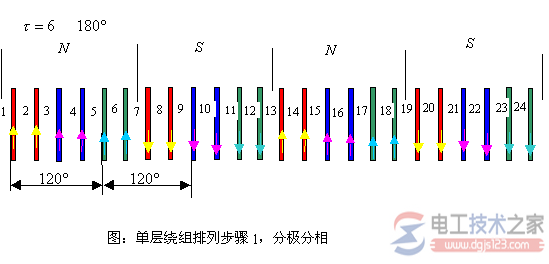

1、画出电势星形图：根据电势星形图分极分相:(看图1)

将总槽数按给定的极数均匀分开(N,S极相邻分布)并标记假设的感应电势方向。

将每个极域的槽数按3相均匀分开。3相在空间错开120电角度。

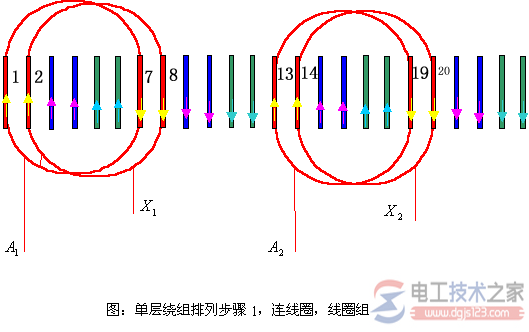

2、连线圈和线圈组：(看图2)

将1对极域内属于同一相的某两个圈边连成一个线圈。(共有q个线圈) 将1对极域内属于同一相的q个线圈连成1个线圈组(共有多少个线圈组？)

以上连接应符合电势相加原则

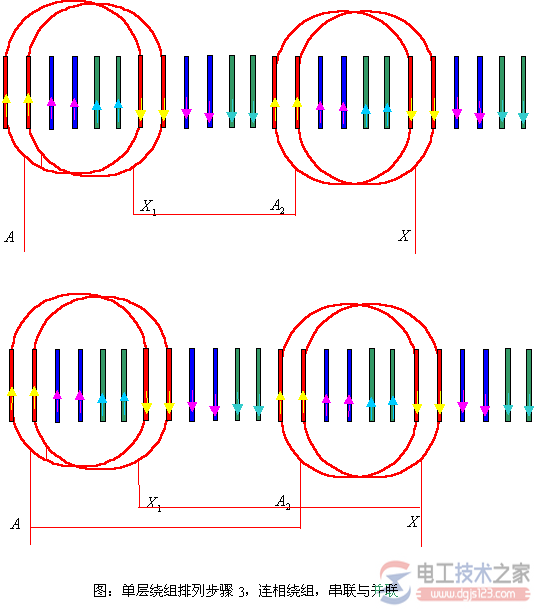

3、连相绕组：(看图3) 将属于同一相的p个线圈组连成1相绕组，并标记首尾端。

串联与并联，电势相加原则。
