同步电机励磁绕组电路的主电路图
时间：2022-12-11作者：佚名
|
有关同步电机励磁绕组电路的主电路图，MS为同步电动机。BQ为其励磁绕组；G为交流励磁发电机，BQG为其励磁绕组{虚框内为灭磁环节。 同步电机励磁绕组电路图一款同步电动机的励磁绕组电路。 主电路图：图中，MS为同步电动机。BQ为其励磁绕组；G为交流励磁发电机，BQG为其励磁绕组{虚框内为灭磁环节。

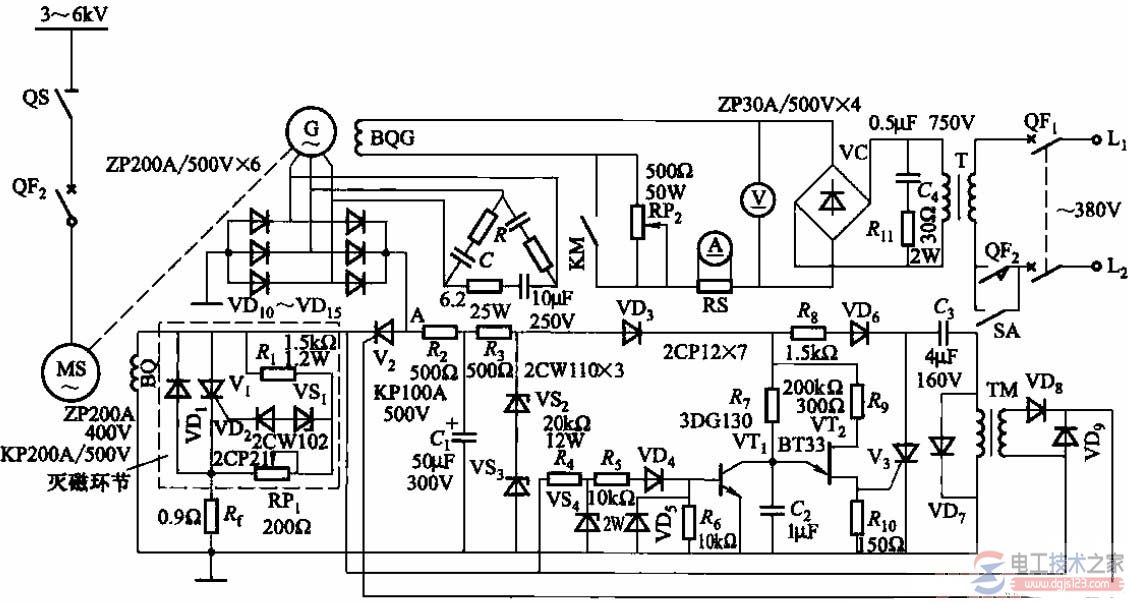

图1，同步电机励磁绕组电路图 |
