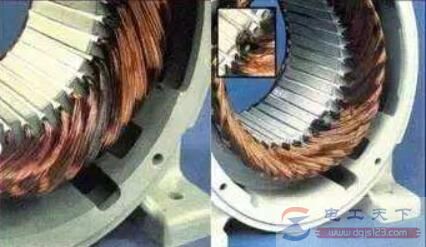

电动机定子绕组匝间绝缘怎么做试验

为确保电动机的正常运行，电动机定子绕组匝间绝缘试验是必需要做的，无论是新投入运行的电机，还是运行中的电机，进行匝间绝缘试验都是有必要的。

电动机匝间绝缘试验

1、试验原因

对于运行中的高压电动机，如果发生了匝间短路则会烧毁电机，运行中的电机会有此故障，新投入的电机也时有发生。

因此，有必要进行匝间绝缘试验，更换绕组的电机更需要做此试验。

2、匝间短路

匝间短路的原因主要是制造质量不良、机械损伤、绝缘老化、绕组老化、绕组松动、振动使绝缘磨损或运行条件脏污等。

3、试验方法

电动机定子绕组匝间绝缘试验方法有冲击电桥法、感应法、感应冲击法、直接冲击法。

感应法基于变压器电磁感应的原理，即在一相绕组通入一定值的交流电压，观察各绕组感应电压的大小，判断是否有短路，测量出电压越小说明短路越严重。

如发现零电压，说明出线短路或绕组连接有错误(一相内的组与组间方向接反）测量时轮换地从ANBN和CN加压，分别测量未加压相绕组的感应电势。

匝间绝缘完好的电动机，无论从哪相通电，感应电压基本一致。略有差异多是因为各项磁路不完全一样，与短路时大小不同。

以上介绍了电动机定子绕组匝间绝缘试验的原因，以及匝间短路试验的常用方法，希望对大家有所帮助。
