【图】电动机顺序控制接线方法及工作过程
时间：2022-12-11作者：佚名
|
有关电动机顺序控制的接线方法，将接触器KM1的常开触头串接于接触器KM2的线圈电路中，控制线路工作过程：设电路要求M1启动50秒后，M2启动。 一、电动机顺序控制的接线方法 要求：接触器KM1动作后接触器KM2才能动作，故将接触器KM1的常开触头串接于接触器KM2的线圈电路中。

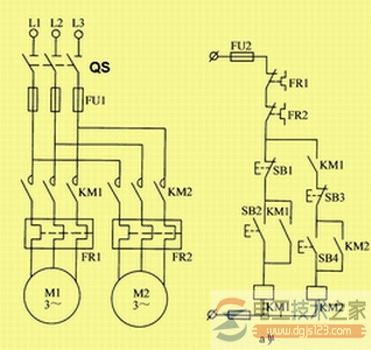

图1 两台电动机顺序起动控制线路图 |
