直流电机绕组的基本术语_直流电机绕组的常用参数

有关直流电机绕组的基本术语，包括元件、元件边、端接等，直流电机绕组的常用参数，包括第一节距，第二节距，合成节距与换向器节距等。

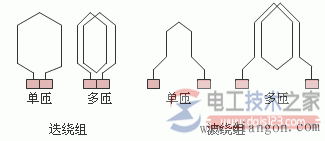

直流电机绕组的特点

如图：

一、直流电机绕组的基本术语：

元件：两端分别与两片换向片连接的单匝或多匝线圈。

元件边：每一元件在槽内能切割磁场、感应电动势的边，也称为有效边。

端接：元件在槽外的部分。

一般为了工艺要求，元件的一元件边放某一槽的上层，另一元件边放另一槽的下层。直流电机的绕组是由结构、形状相同的绕组元件构成的。

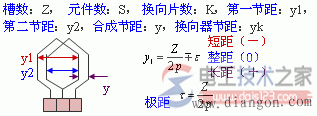

二、直流电机绕组的常用参数：

1、第一节距：y1，每一元件的两个元件边在电枢表面所跨的距离，用槽数来表示。

例：上元件边在1槽，下元件边在5槽，则y1=5－1＝4 。为了使绕组感应电动势最大，应使y1接近于极距。（极距即相邻两主极间的距离，用槽数表示。）

2、第二节距：y2，在由同一片换向片串联起来的两个元件 中，前一元件的下边与后一元件的上边之间的距离，用槽数来表示。迭绕组的y2为负，波绕组的y2为正。

3、合成节距：y，相串联的两个元件的对应边之间的距离。y＝y1＋y2。

4、换向器节距：yk，同一元件的两端所接的两换向片之间的距离以换向片数表示。y=yk 。
