【图】交流旋转电机整距集中绕组与脉振磁势图解

有关交流旋转电机整距集中绕组的知识，介绍了脉振磁势的幅值，磁力线穿过转子铁心、定子铁心和两个气隙，矩形波脉振磁势的分解等，一起来了解下。

1、脉振磁势的幅值

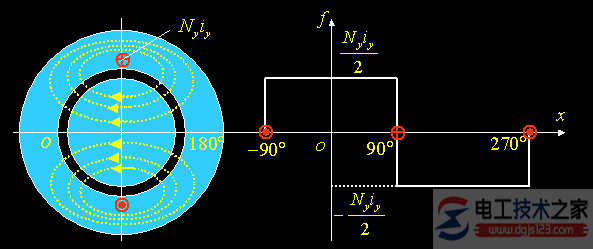

整距集中绕组(即一个线圈)在交流

电机中产生的磁势

磁力线穿过转子铁心、定子铁心和两个气隙

相对于气隙而言，由于铁心磁导率极大，则气隙中消耗的磁压降可以忽略不计。

一个气隙上消耗的磁势为： fy = Ny iy / 2

如果通过线圈的电流为 iy= Iym sin ωt

则矩形波磁势的大小也将随时间作正弦变化。

整距集中绕组产生的磁势是一个位置固定，幅值随时间按正弦变化的矩形波脉振磁势。

2、脉振磁势

表示为:

fy=[sqrt(2)/2]NyIy sin ωt = Fy sin ωt
