电动机保护器怎么接线，电机保护器的接线方法

有关电动机保护器如何接线的方法，电机保护器的接线图，AMDP-X/F531 系列电动机保护器DO连接继电器电气原理图，需要的朋友参考下。

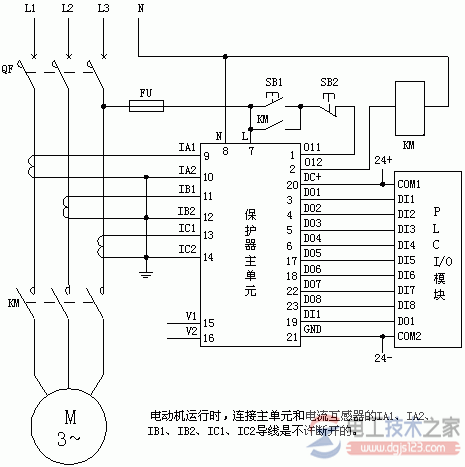

AMDP-X/F531 系列电动机保护器的接线图与接线方法

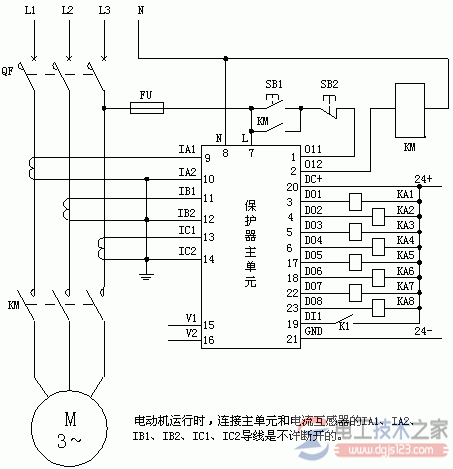

AMDP-X/F531 系列电动机保护器DO连接继电器电气原理图

将电动机主电路A、B、C相电源线分别接到A、B、C相电流互感器一次的接线端；将电动机保护器的L、N接线端子接到AC 220V电源上；将电动机保护器的O11、O12接线端子串

接于电动机控制接触器线圈回路中；用导线分别将IA1、IA2、IB1、IB2、IC1、IC2接到A、B、C相电流互感器二次接线端子；将要检测的电压接到V1、V2接线端子。
